Bau einer Pergola Rankhilfe

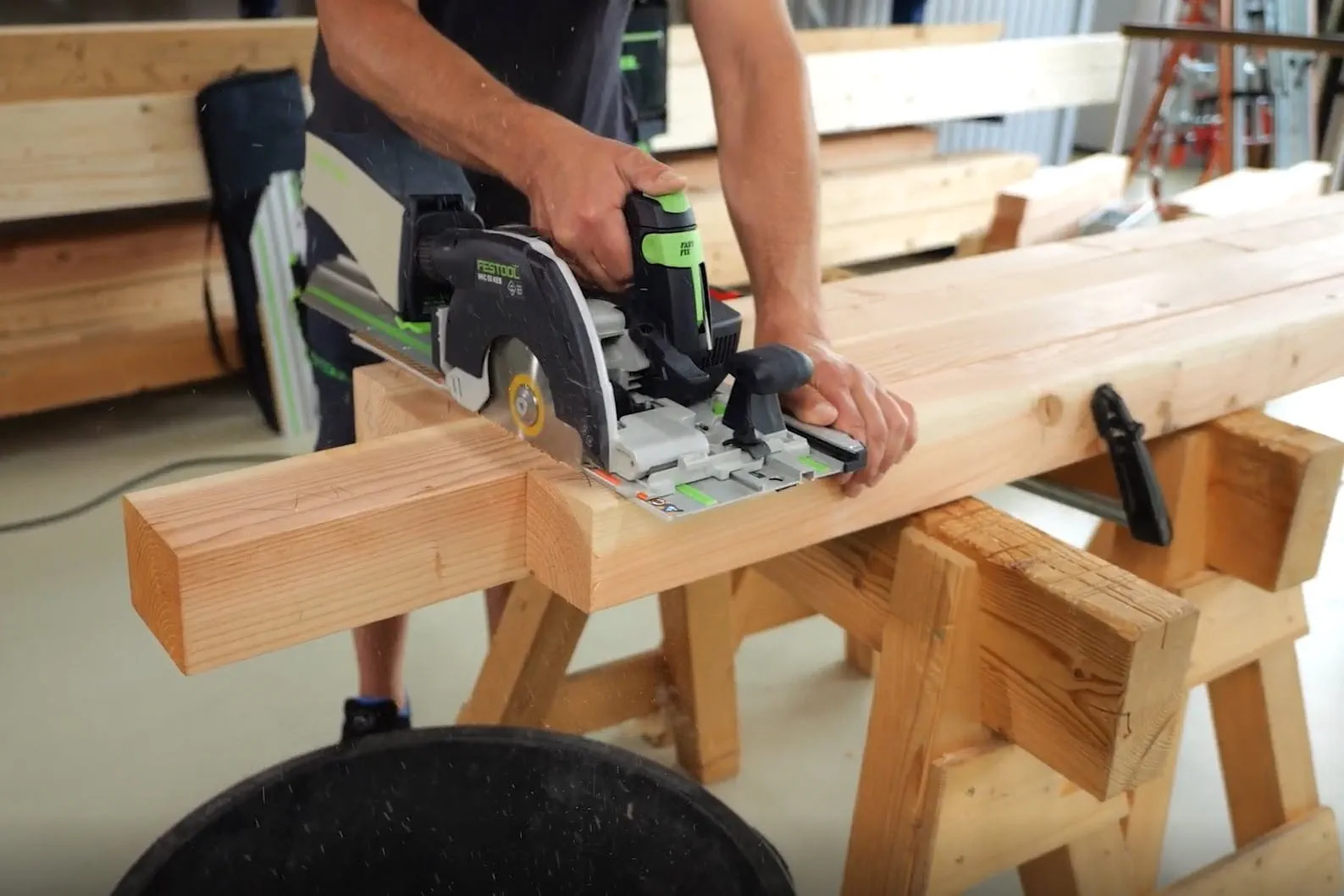

Die Schnitte werden mit der Akku-Handkreissäge und einer montierten Kappschiene ausgeführt. Da die maximale Schnitttiefe der Säge für den vollständigen Holzquerschnitt nicht ausreicht, werden die Schnitte von zwei Seiten durchgeführt. Alternativ kann der Zuschnitt selbstverständlich auch mit einer größeren Säge erfolgen, deren Schnitttiefe für den jeweiligen Holzquerschnitt ausreicht.

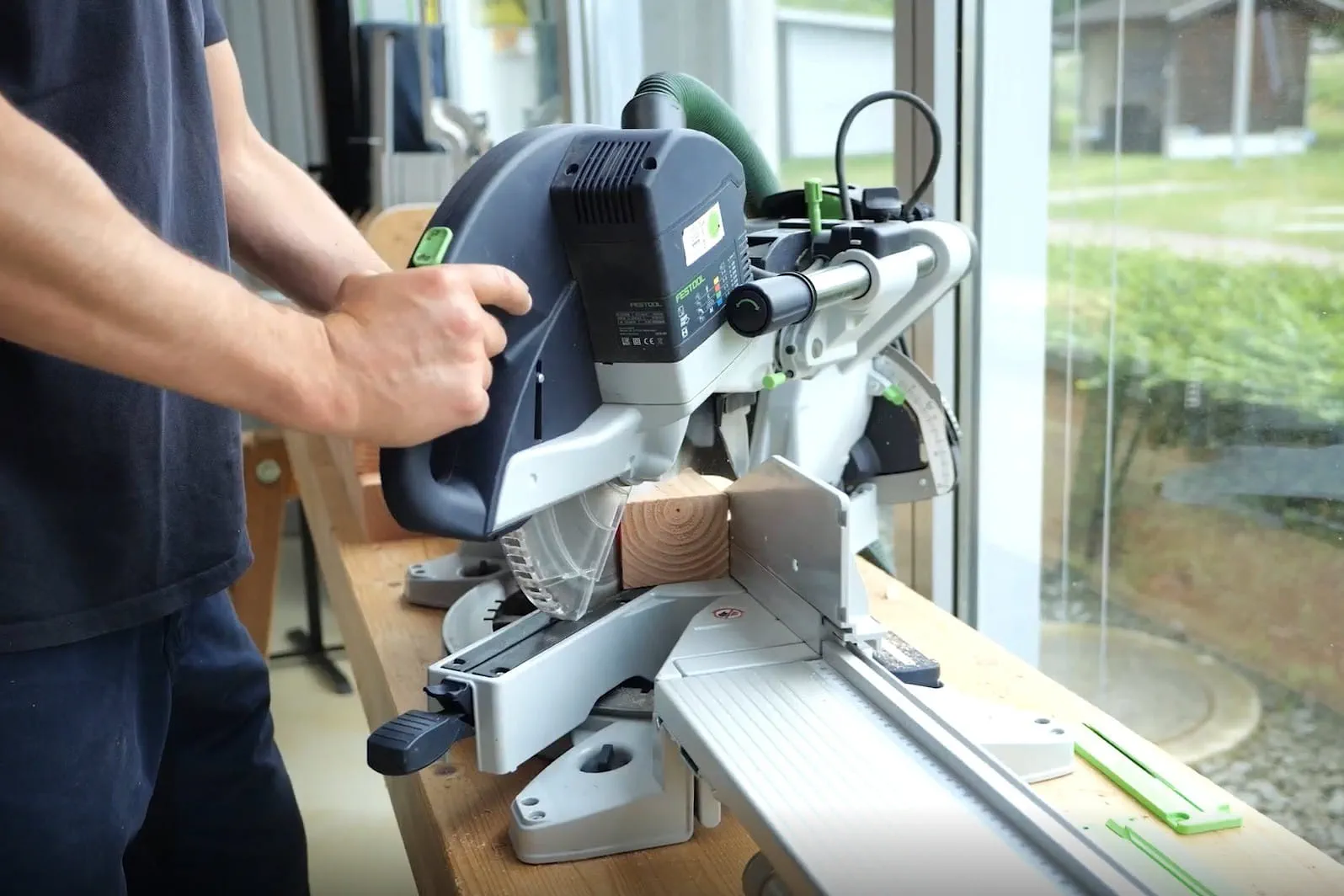

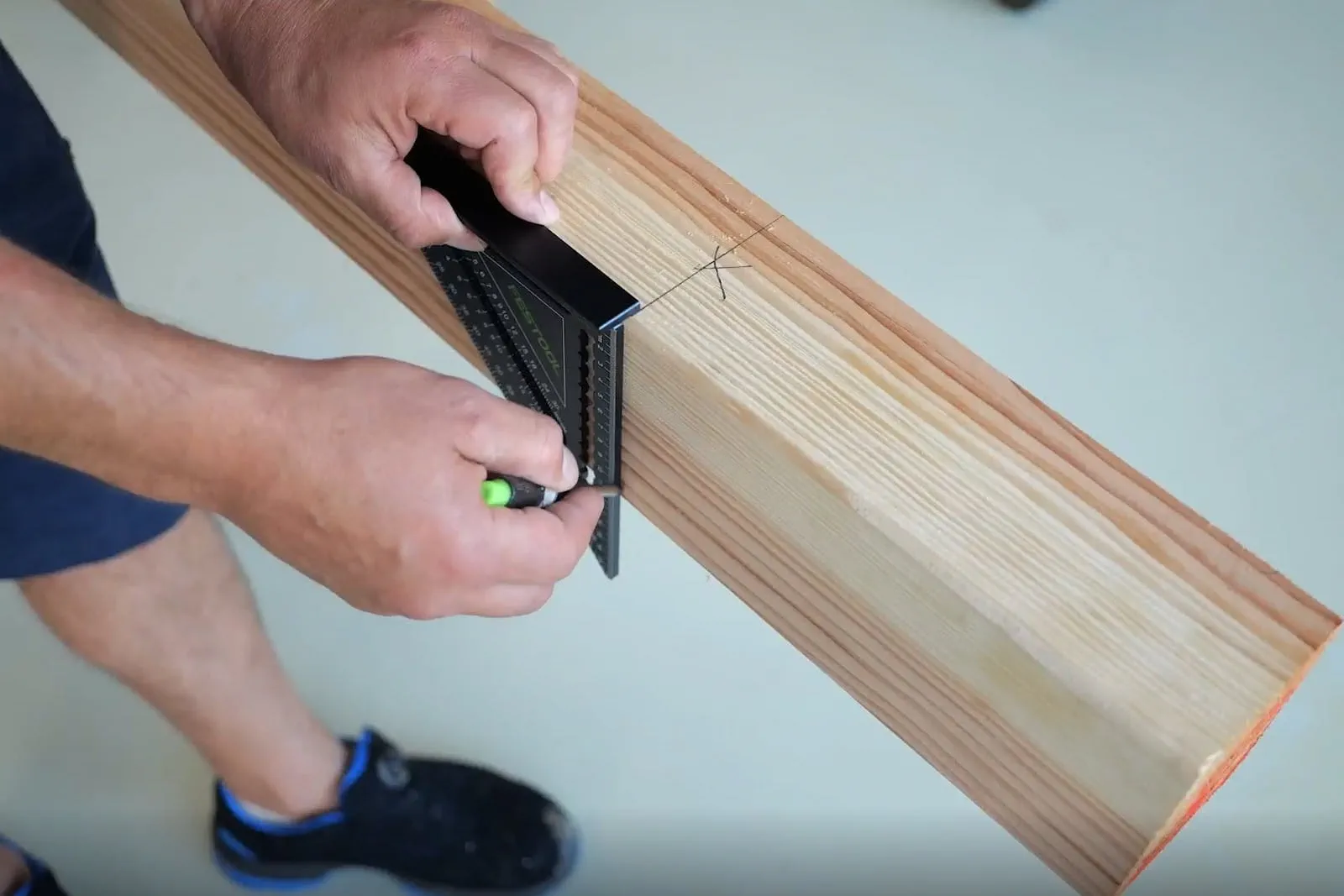

Nachdem die Büge angezeichnet wurden, werden die 45°-Schnitte mit der Kappsäge ausgeführt. Mit etwas Übung lassen sich diese Schnitte auch mit der Akku-Handkreissäge und der Kappschiene durchführen. Für präzise und wiederholgenaue Schnitte ist die Kappsäge jedoch die bessere Wahl.

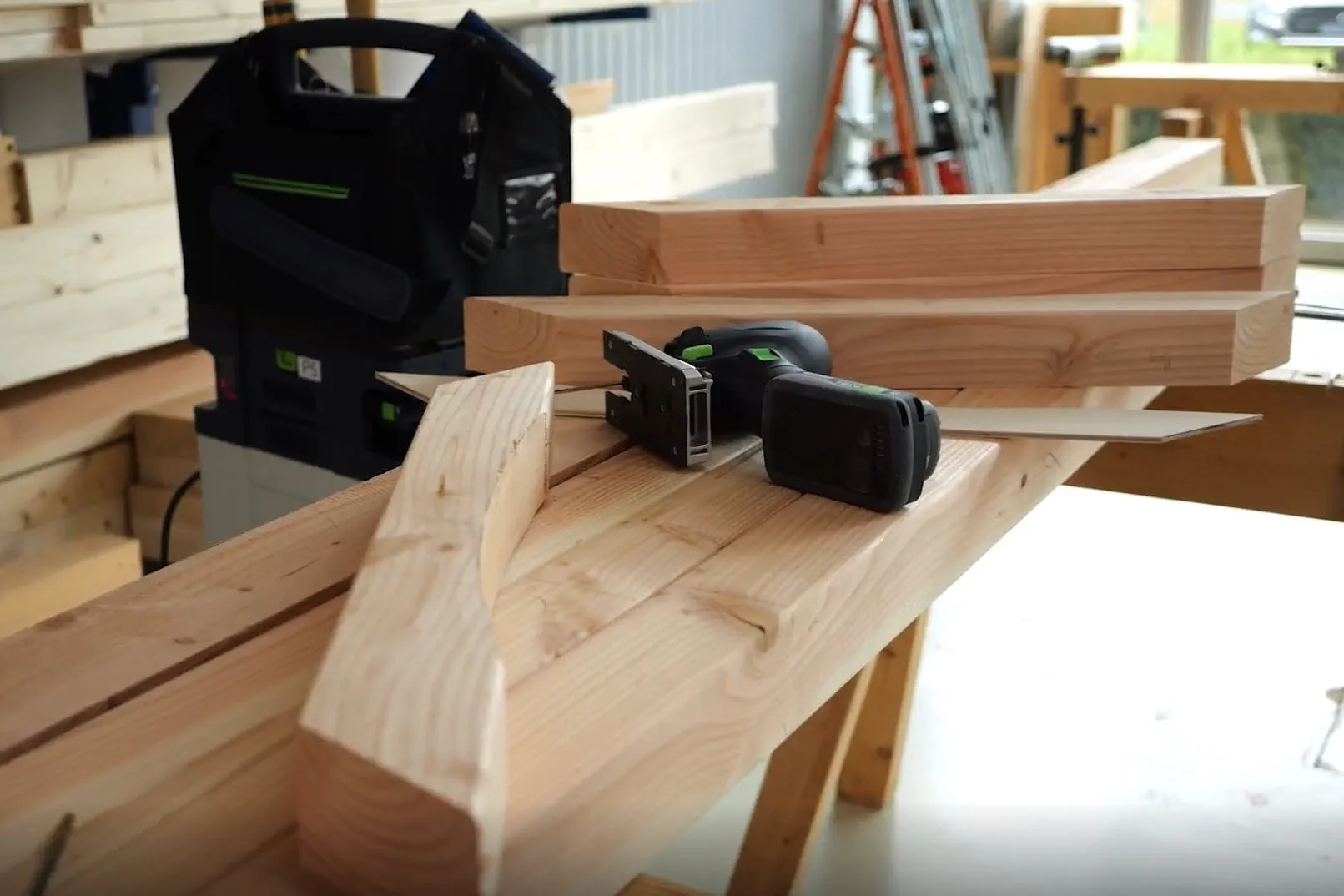

Die Büge sollen für optische Zwecke mit einer Rundung versehen werden. Mit der Akku-Stichsäge wird der Schnitt durchgeführt. Das passende Sägeblatt ist das Stichsägeblatt S 105/4 FSG/5 WOOD UNIVERSAL

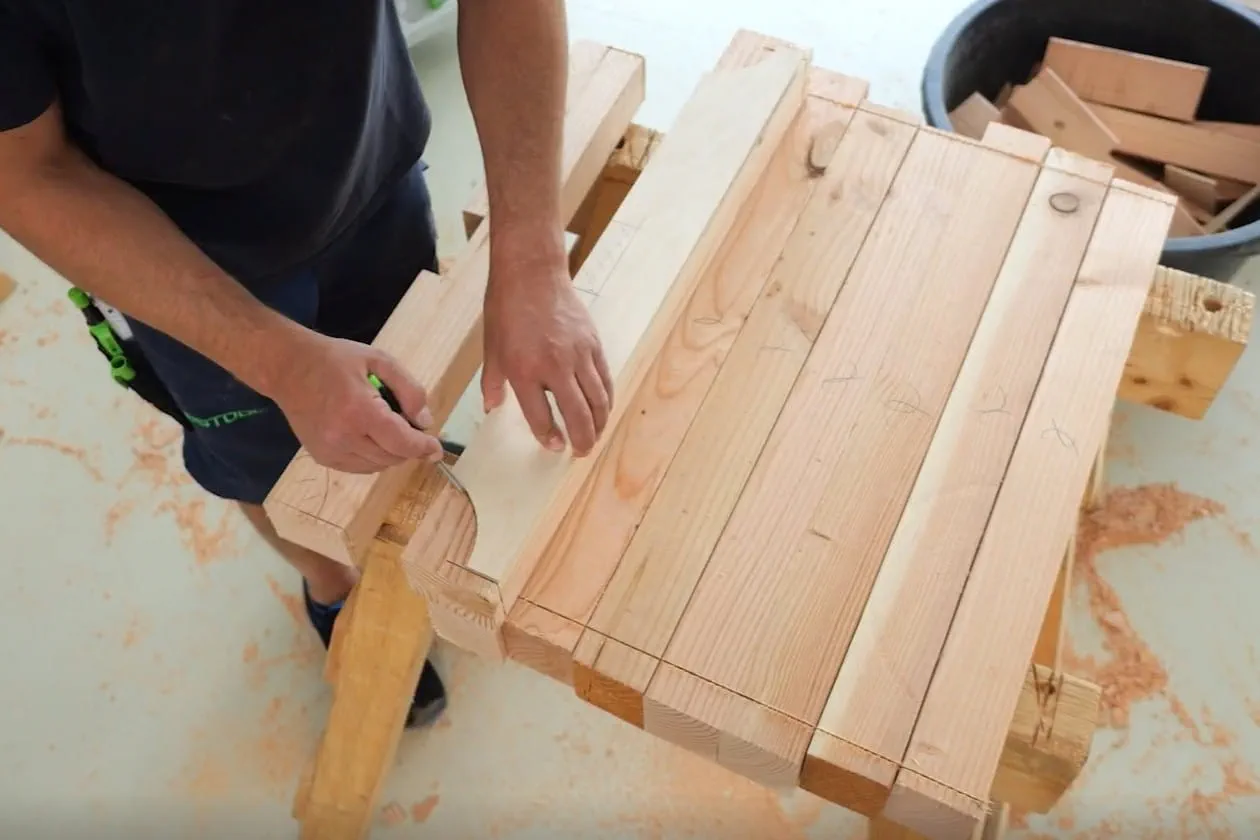

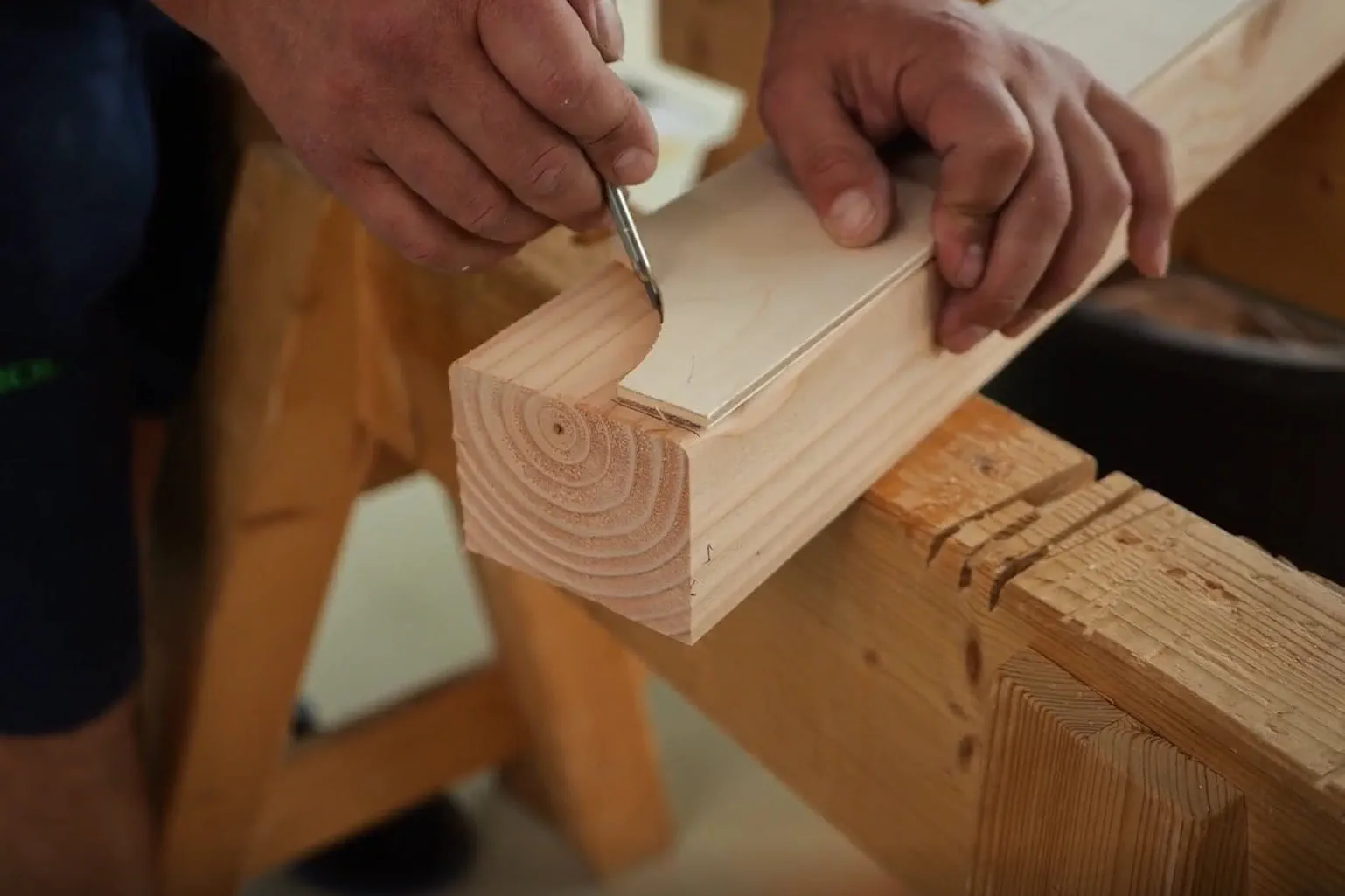

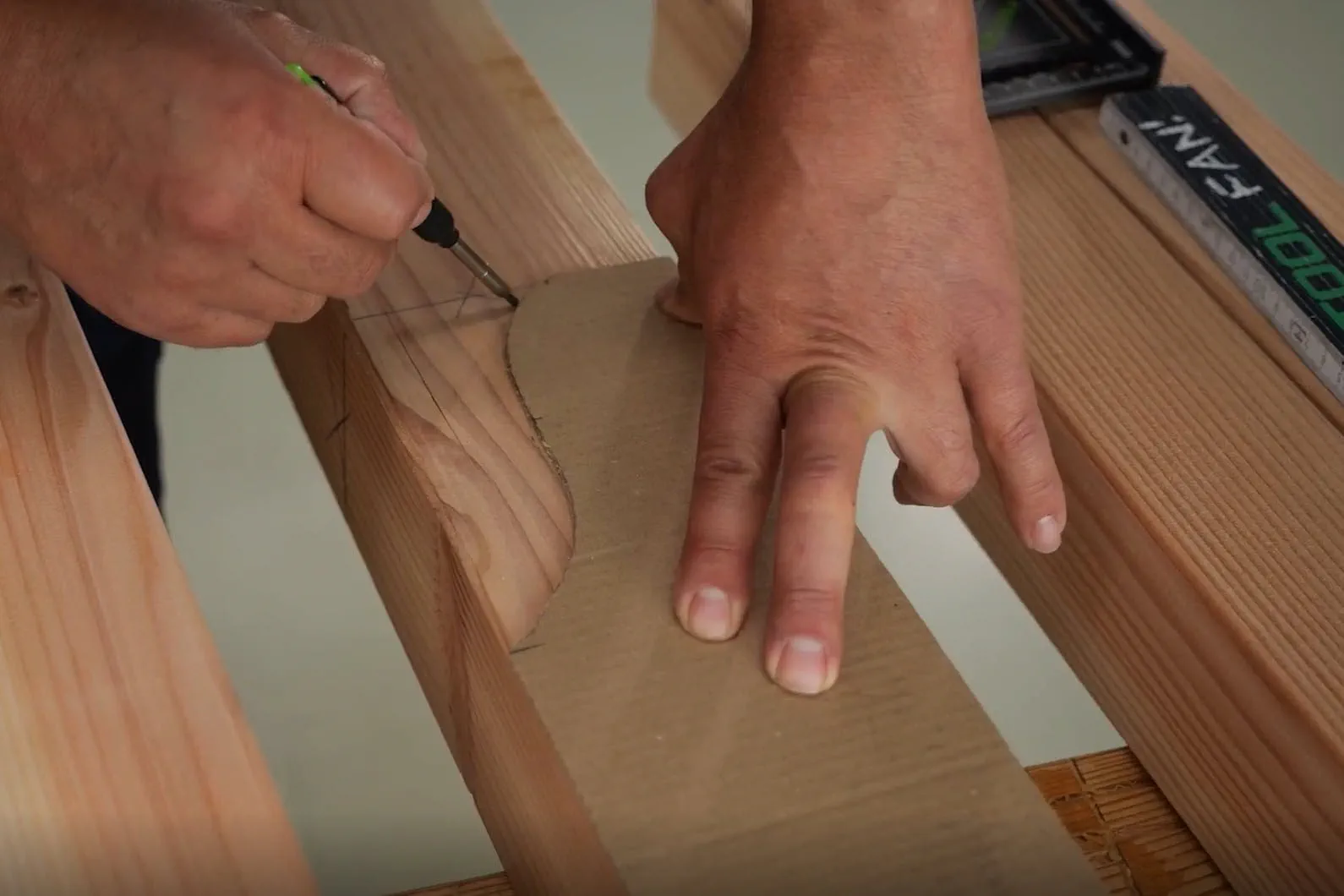

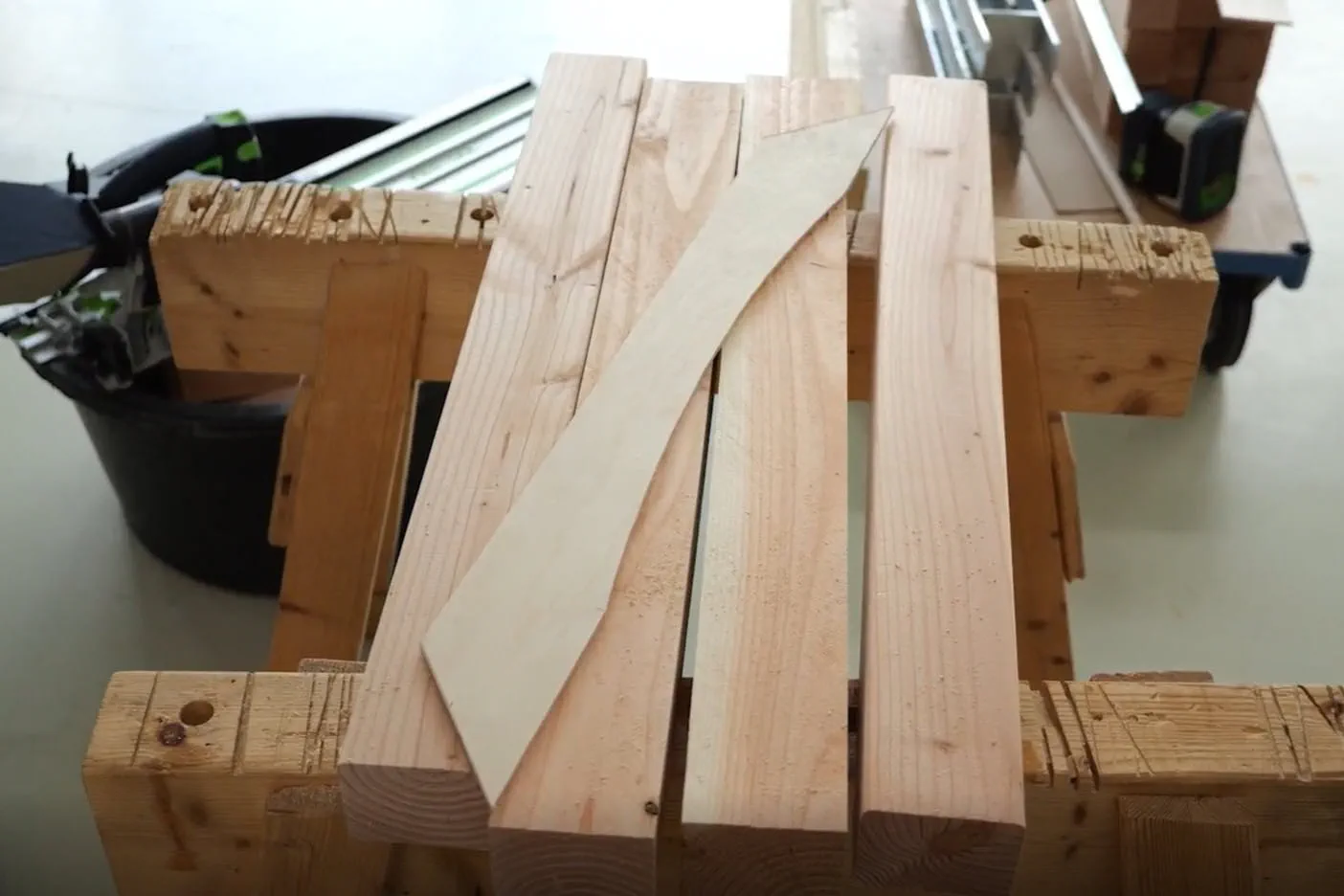

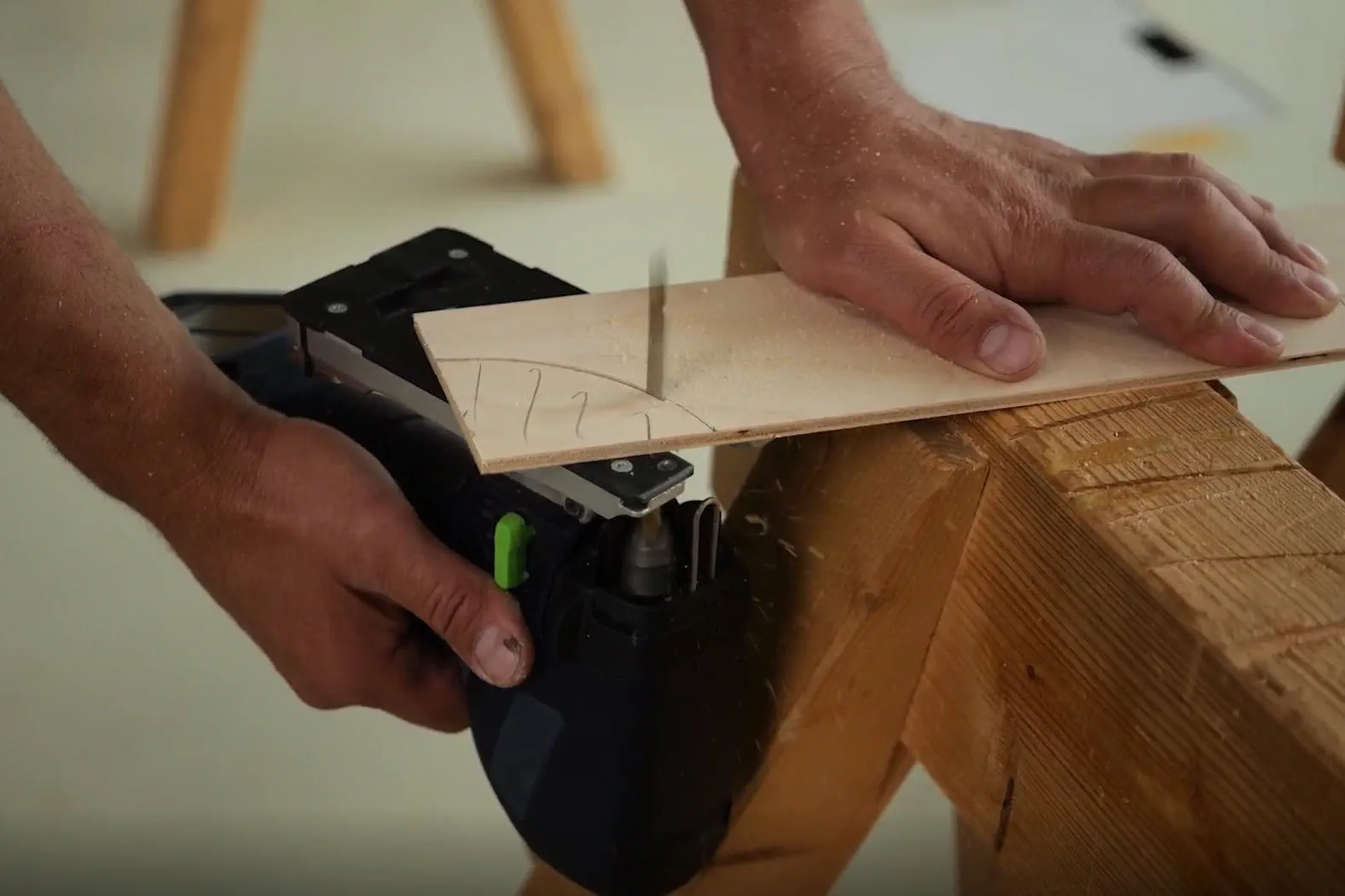

Mit der Schablone werden zwei Sparren angezeichnet und alle erforderlichen Markierungen übertragen. Dabei werden sowohl die Ausblattung als auch die beiden Enden des Sparrenkopfes angezeichnet.

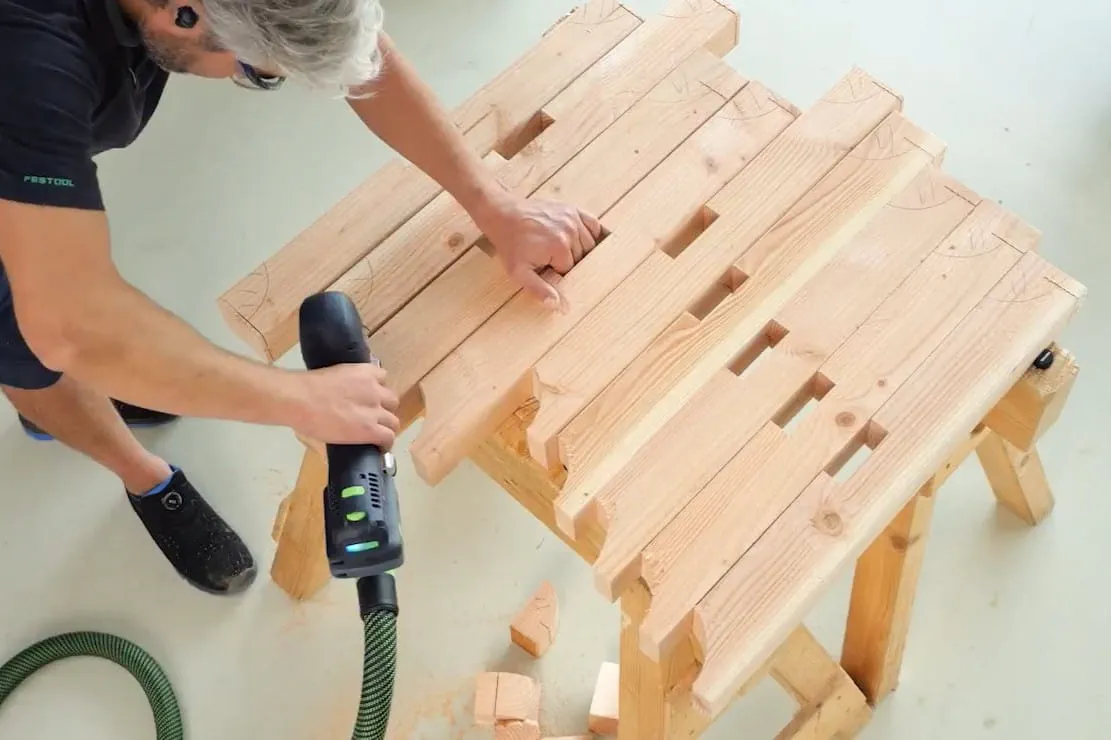

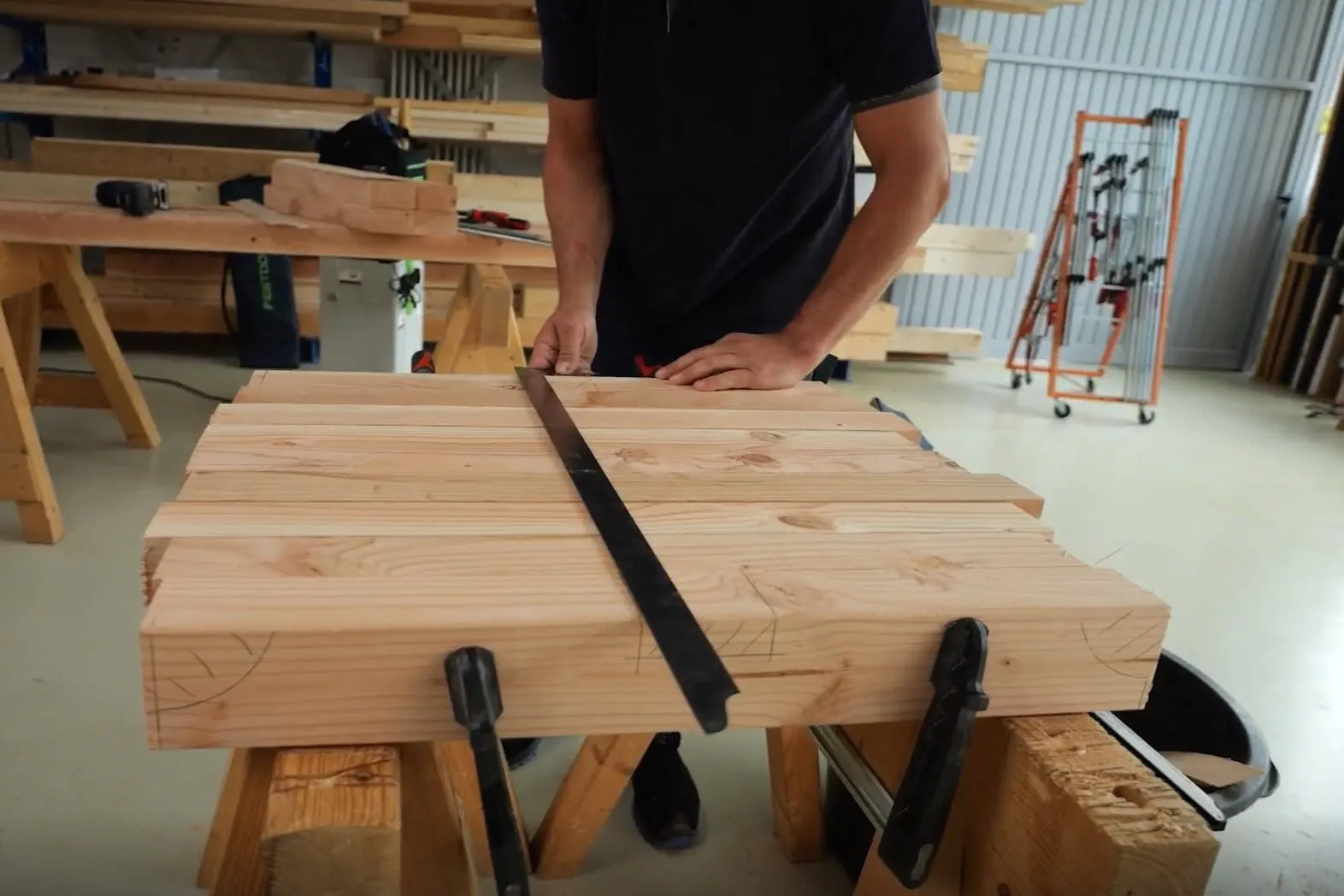

Alle Sparren sollen im Paket zugeschnitten werden. Dabei werden sowohl die Kappschnitte an den Enden als auch die Ausblattung im mittleren Bereich gemeinsam hergestellt. Dafür werden die beiden bereits angezeichneten Sparren jeweils an einer Außenseite platziert. Die übrigen Sparren werden dazwischen in die Mitte gelegt. Dabei ist auf die richtige Ausrichtung zu achten: Die Bundseiten zeigen nach unten. Anschließend wird das Sparrenpaket mithilfe eines Winkels ausgerichtet. Danach können die weiteren Bearbeitungsschritte im Paket durchgeführt werden.

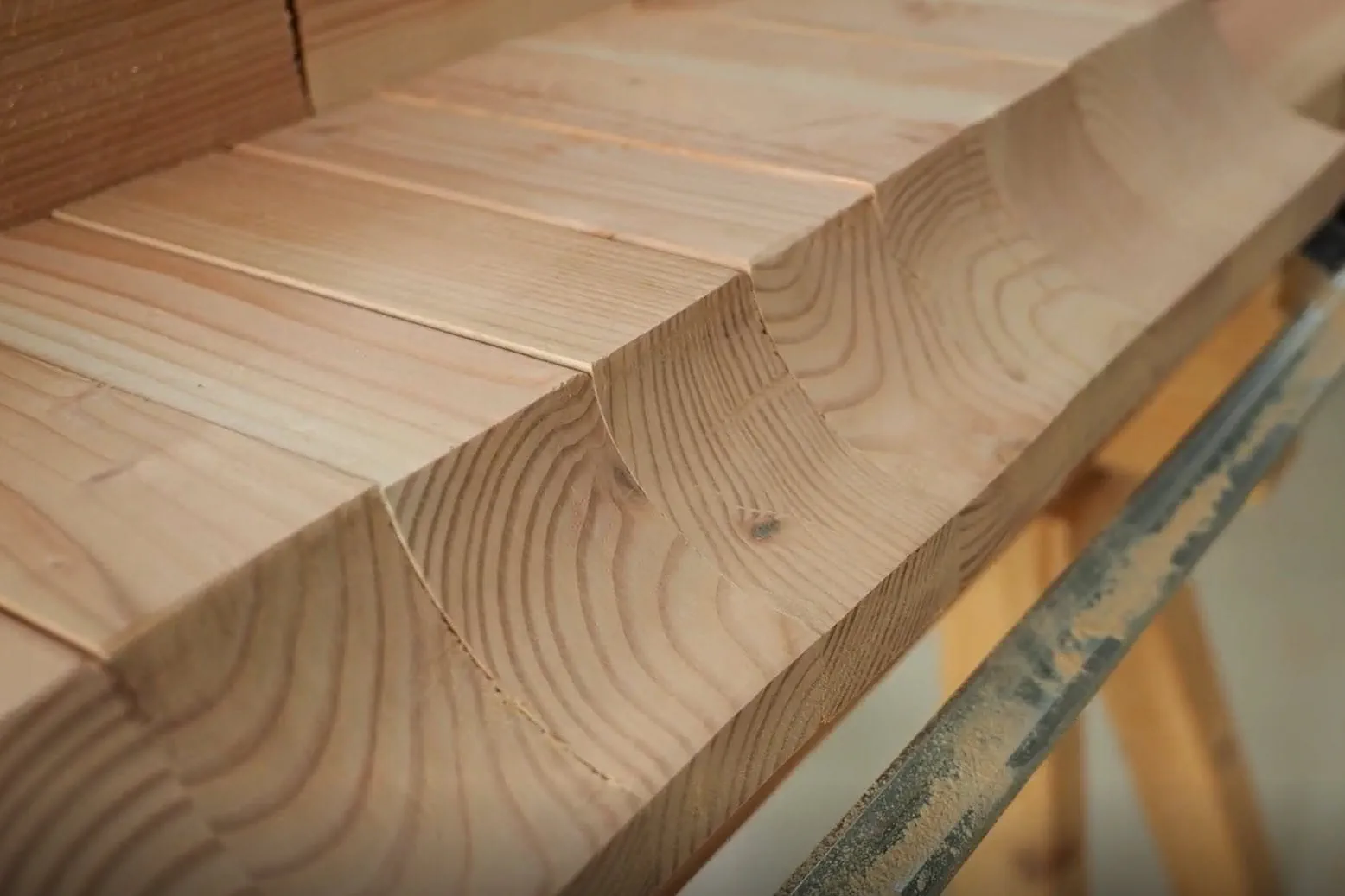

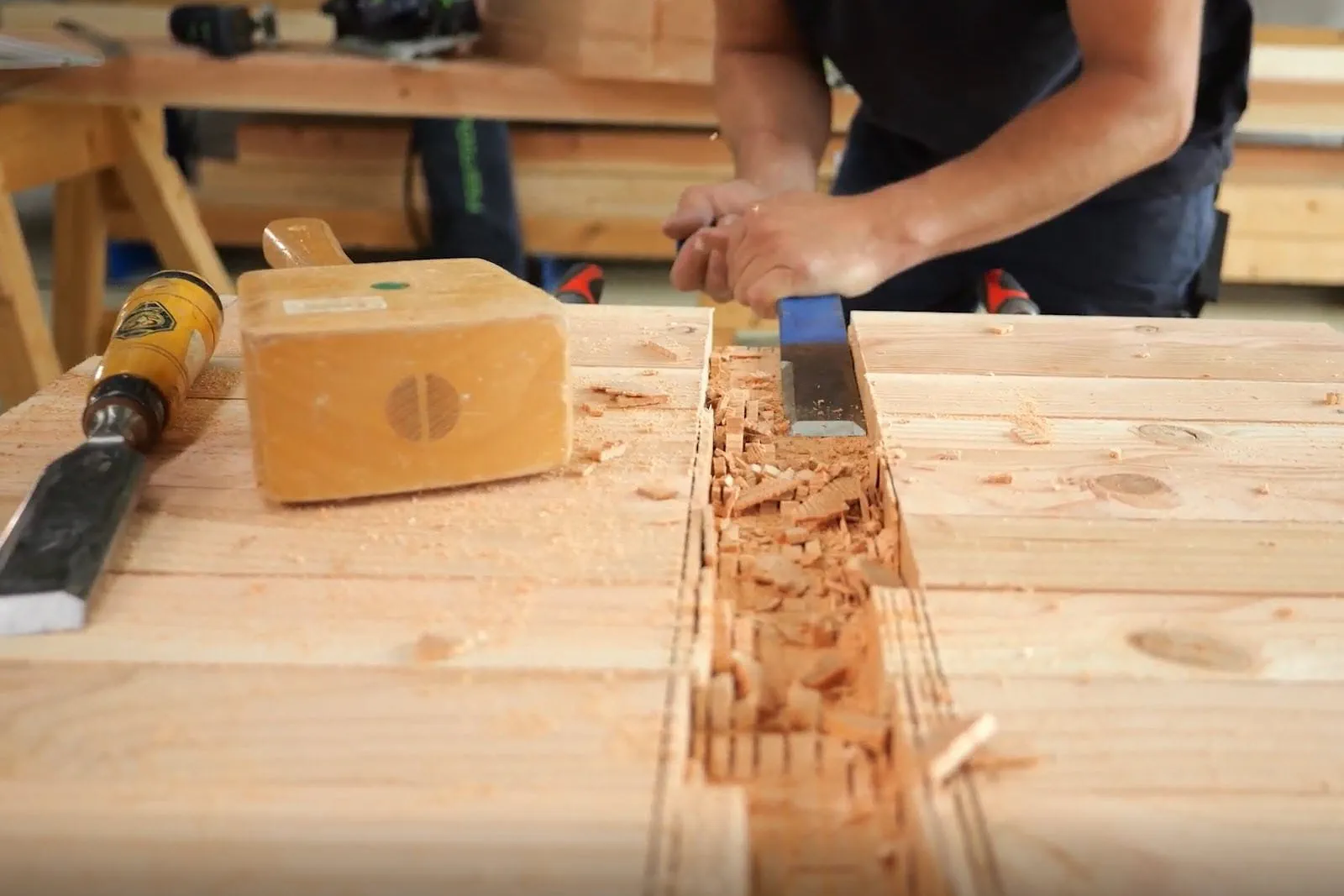

Mithilfe einer Stoßaxt oder eines Stemmeisens wird nun der Bereich der Ausblattung "ausgeputzt". Dazu werden zunächst die Teilstücke herausgebrochen und anschließend mit der Klinge bis auf die erforderliche Endtiefe nachgearbeitet.

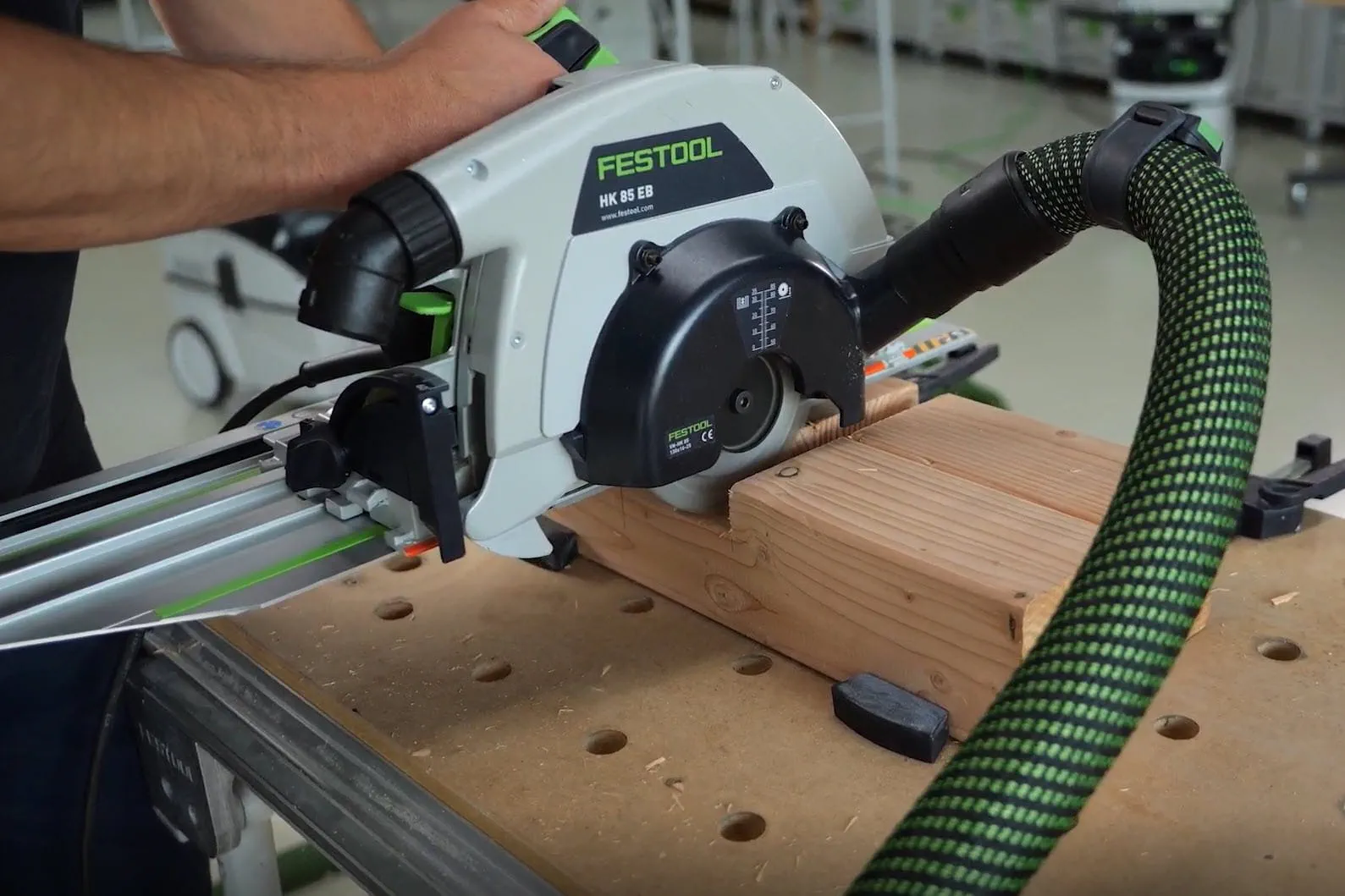

Eine schnelle Möglichkeit, Nuten und Ausblattungen herzustellen, ist die Verwendung des Verstellnuters auf der Handkreissäge HK 85. Mit dem montierten Verstellnuter auf der HK 85 können Nuten und Ausblattungen durch mehrmaliges Fräsen schnell und effizient hergestellt werden.

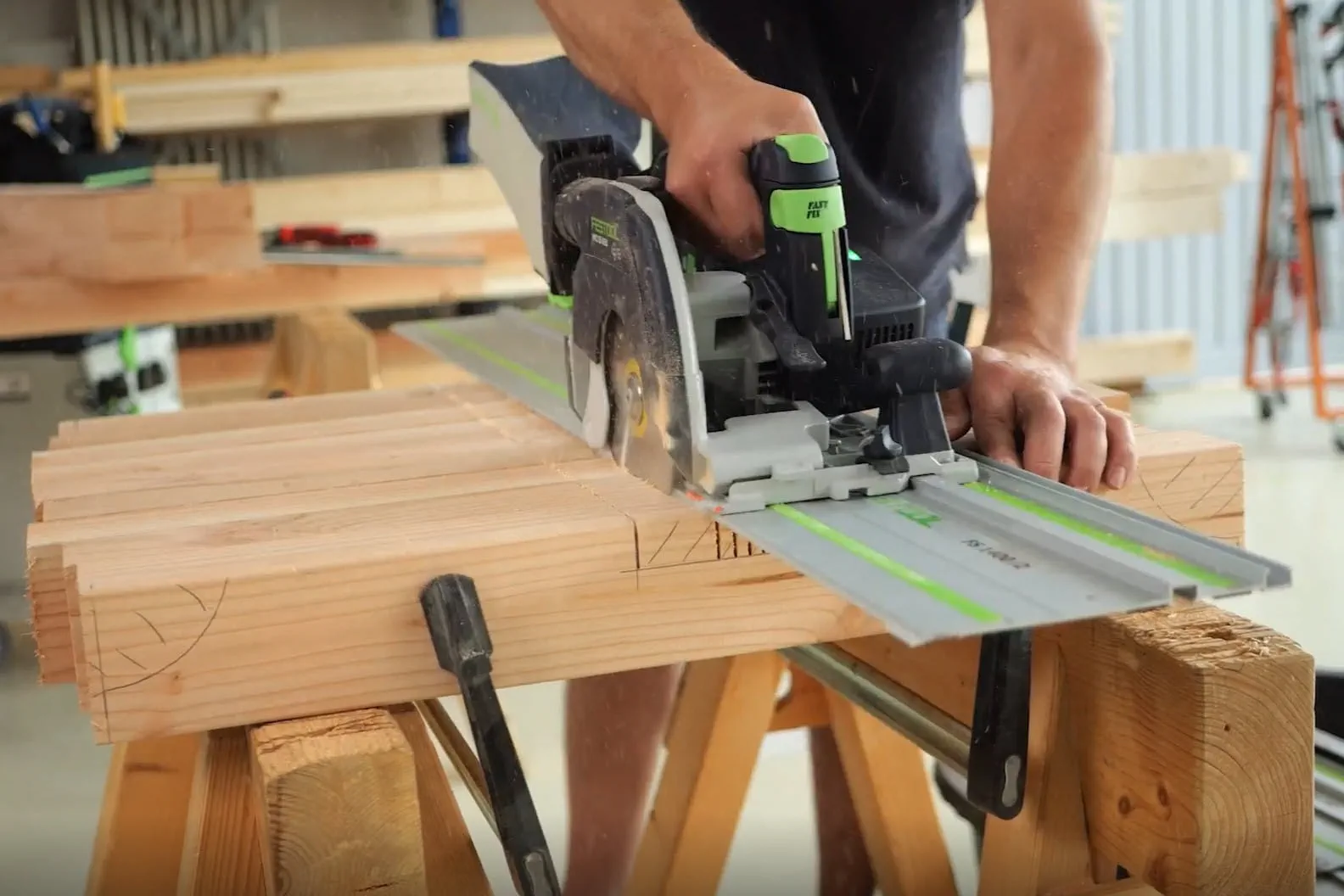

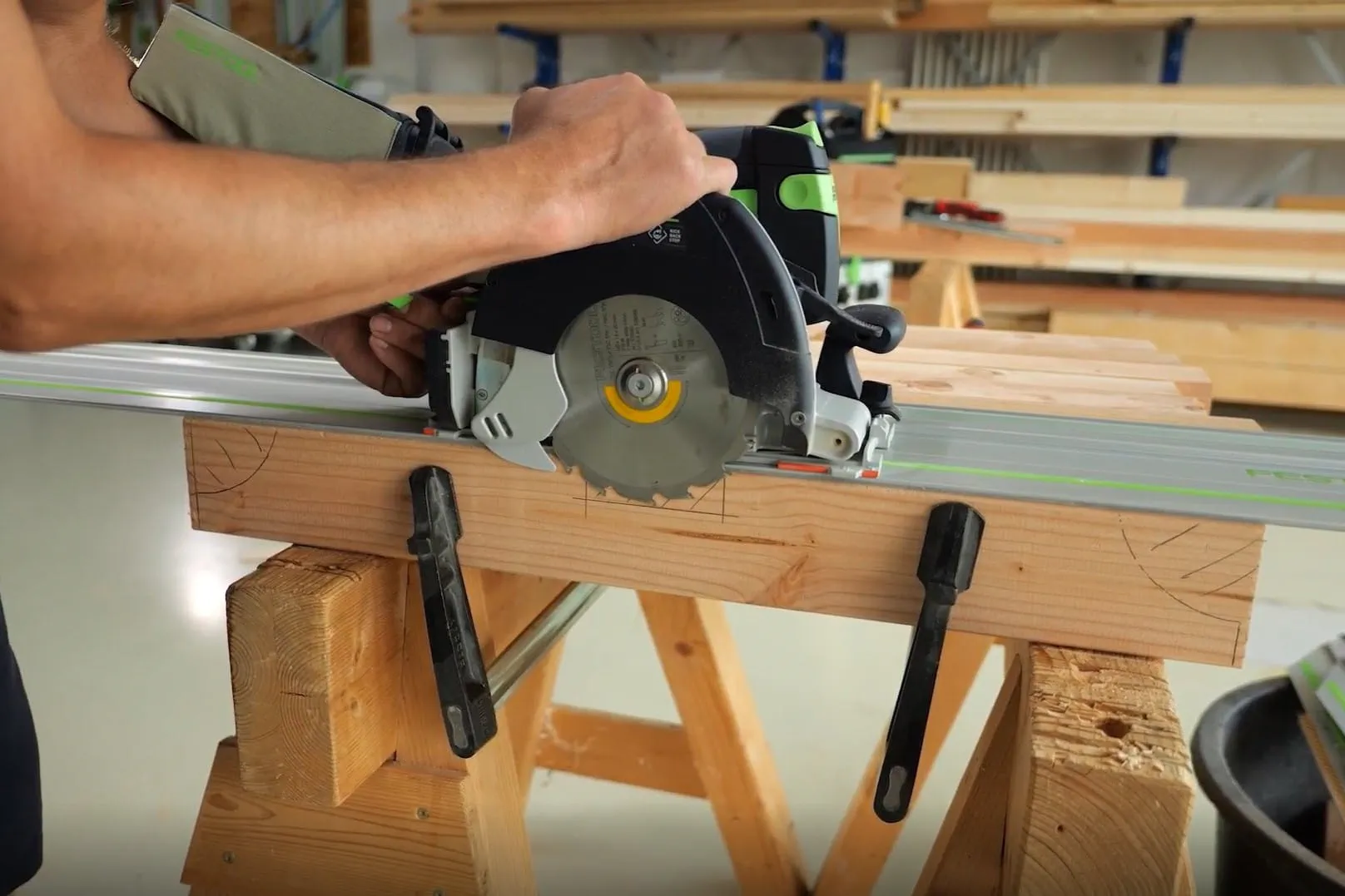

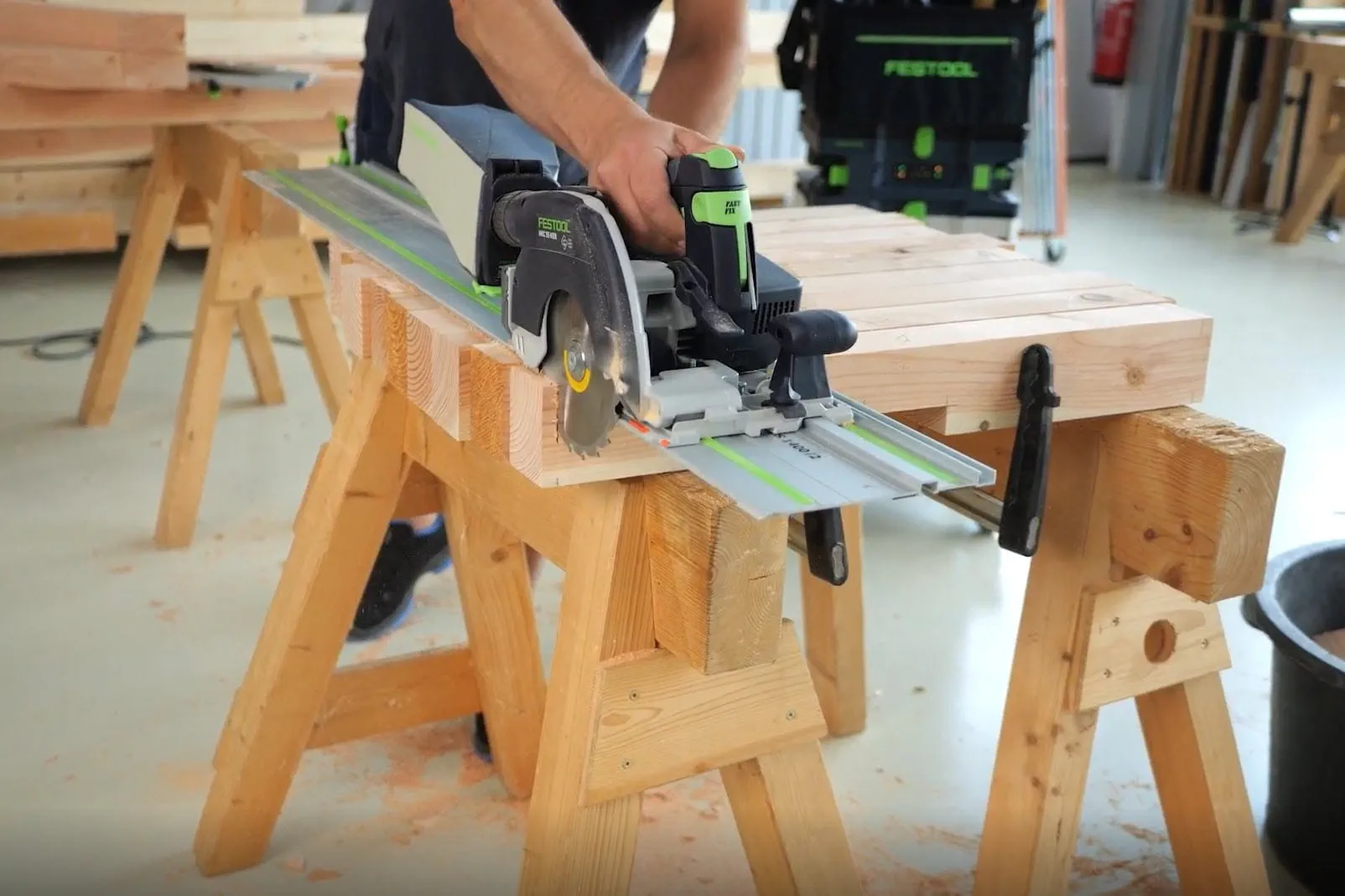

Der Kappschnitt an den Sparrenenden wird mit der Akku-Handkreissäge und einer Führungsschiene ausgeführt. Dabei ist es nicht notwendig, den Schnitt vollständig durchzuführen, da der untere Bereich anschließend noch mit einer Rundung versehen wird.

Mit der Akku-Stichsäge werden nun alle Rundungen an den Sparrenköpfen ausgeschnitten. Das passende Sägeblatt ist das S 105/4 FSG. Bei vielen Schnitten empfiehlt es sich mit einer Staubabsaugung zu arbeiten.

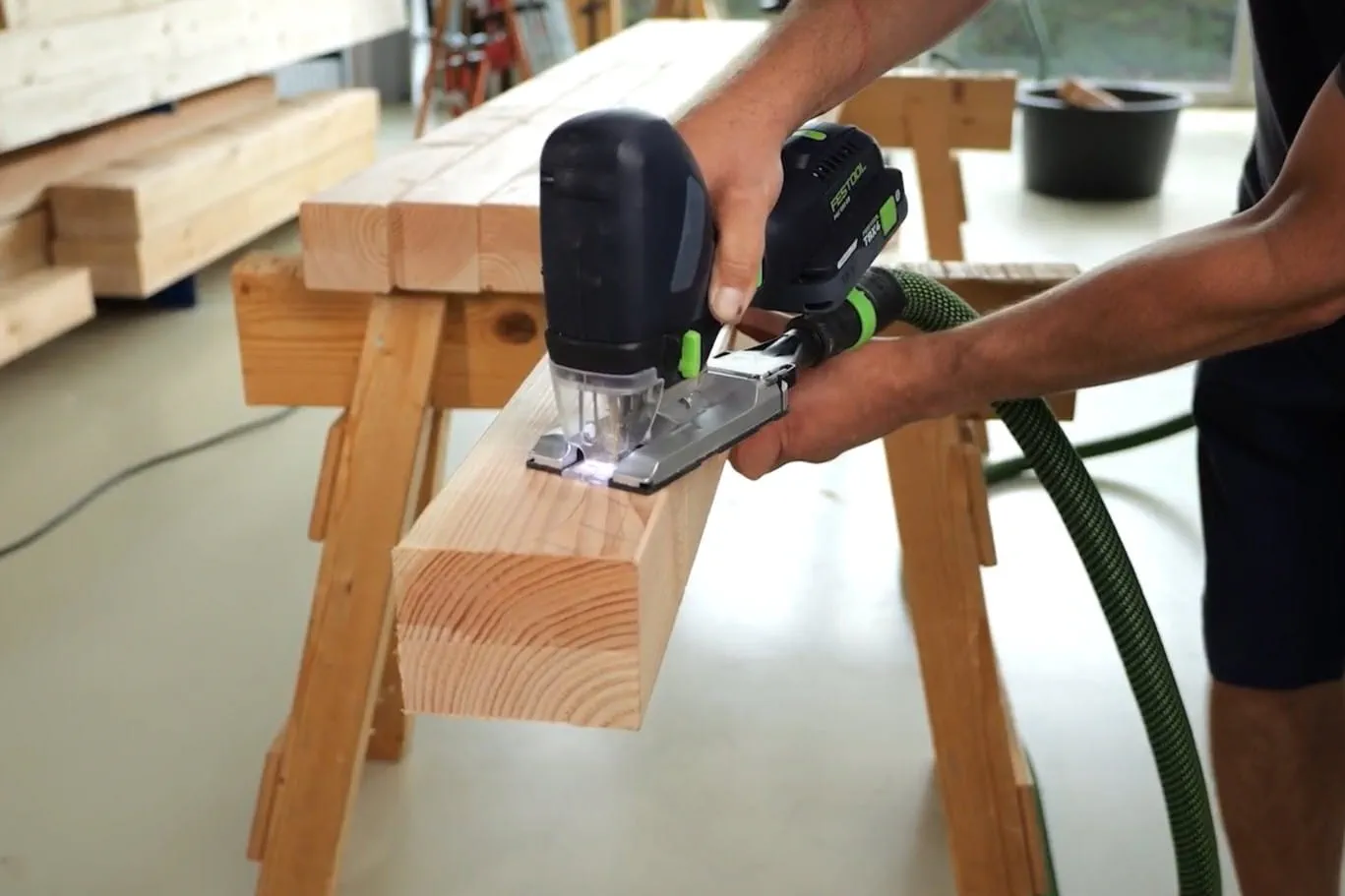

Auch die Pfettenenden sollen eine Verziehrung bekommen. Mit der Akku-Stichsäge gelingen auch Schitte in masiveren Holzquerschnitten problemlos. Mit eingesetztem Splitterschutz und dem passenden Sägeblatt lassen sich saubere Schnittergebnisse mit nahezu ausrissfreien Schnittkanten erzielen. Für das Sägen von Rundungen eignet sich das S 145/4 FSG besonders gut.

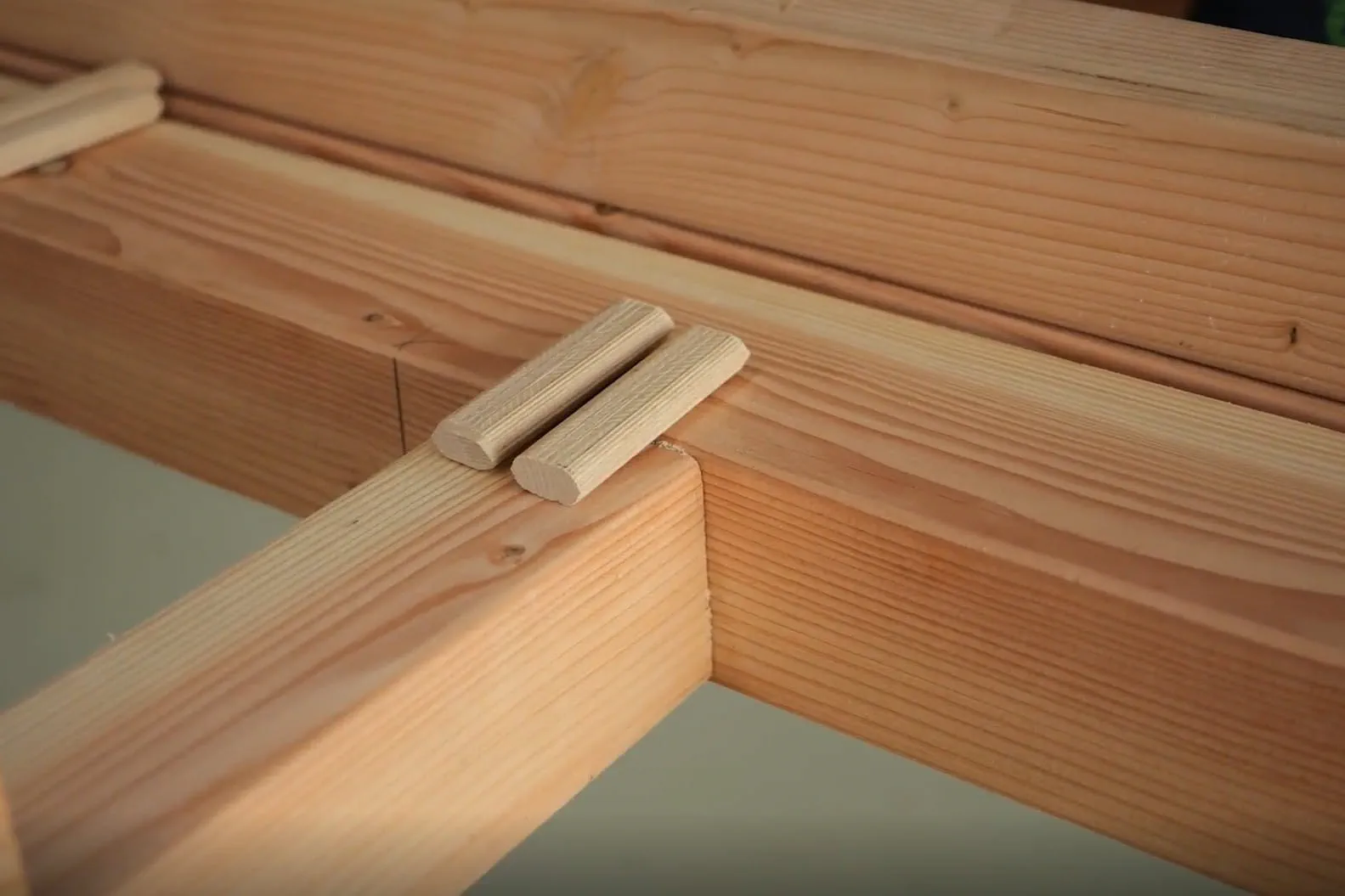

Eine klassische Holzverbindung im Zimmererhandwerk ist die Zapfenverbindung. In diesem Fall wird eine Steckverbindung mit einem DOMINO-Dübel hergestellt. Die Bauteile lassen sich dadurch einfach zusammenstecken und sind für die anschließende Befestigung mit Schrauben bereits richtig positioniert.

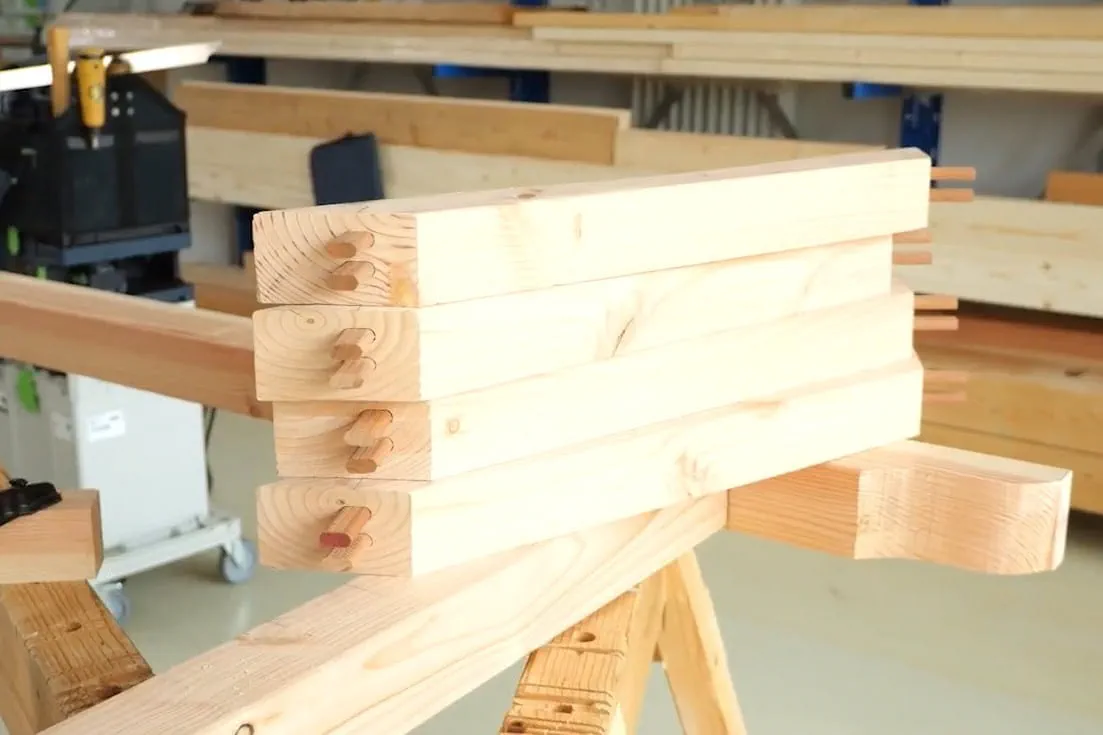

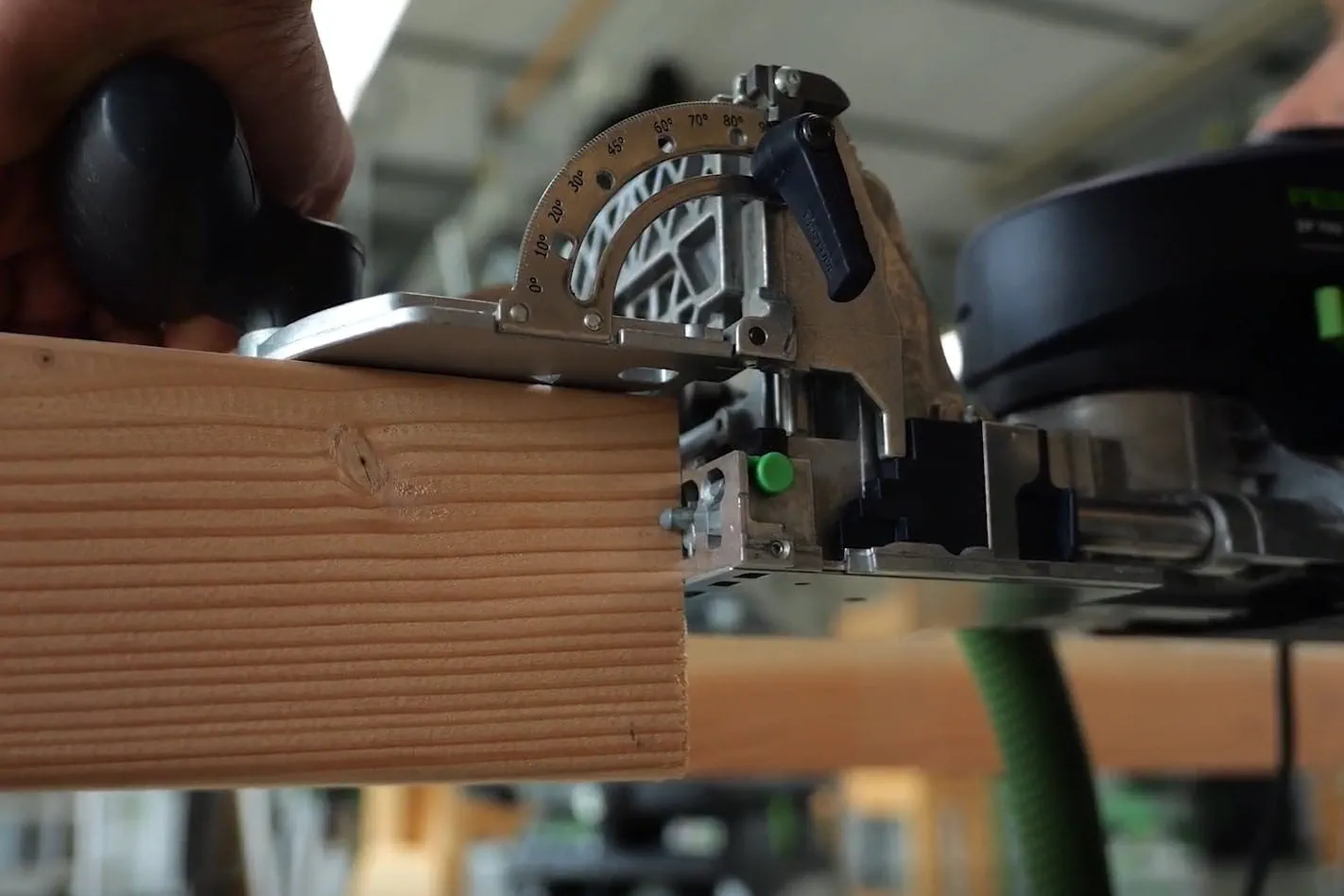

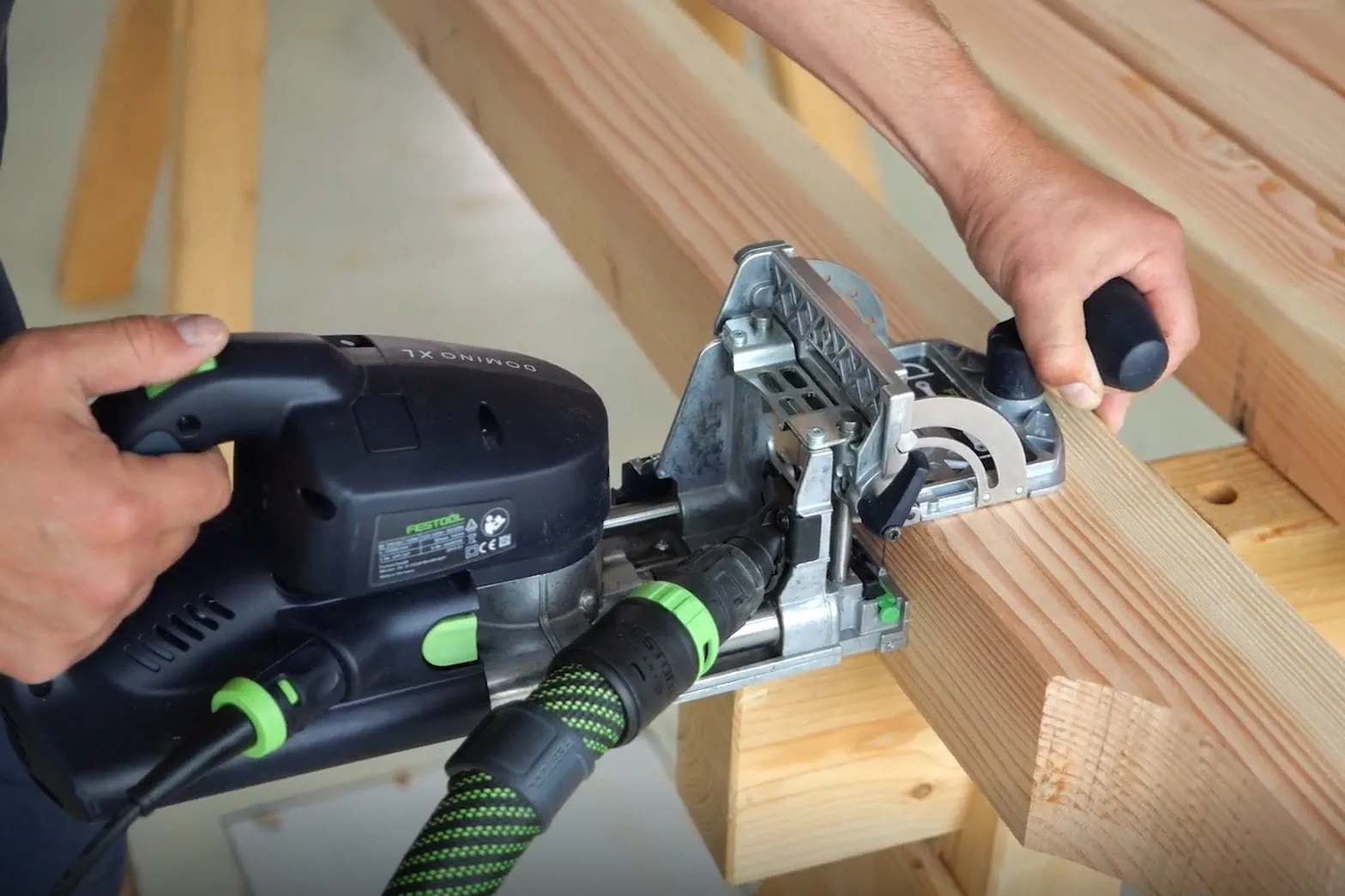

Die Steckverbindung wird mit zwei übereinander positionierten 14-mm-Dübeln hergestellt. Die Positionierung kann dabei frei gewählt werden, solange die Bezugseiten gleich bleiben. Es empfiehlt sich daher, die Bundseite als Anschlag zu verwenden und immer von derselben Bezugskante des Pfostens aus zu messen.

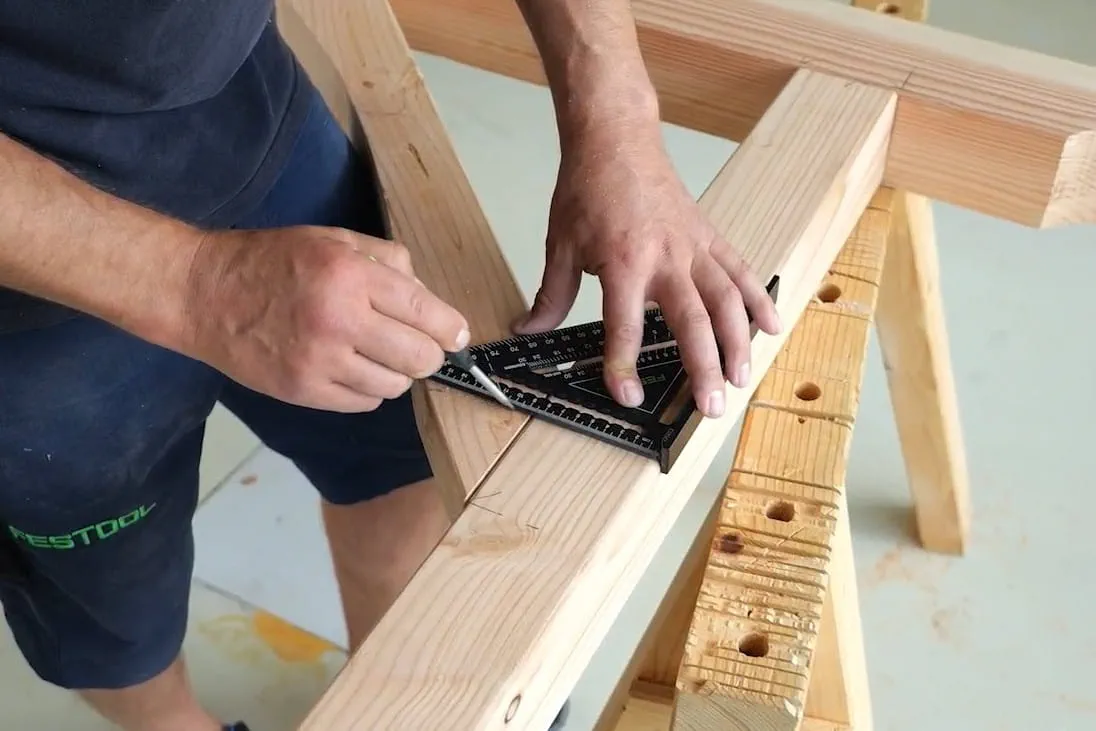

Die Position der Verbindung wird mithilfe einer Achsmarkierung festgelegt, die möglichst mittig auf dem Bauteil positioniert wird. In diesem Beispiel wurde jeweils 8 cm von der Vorderkante des Bugs zurückgemessen.

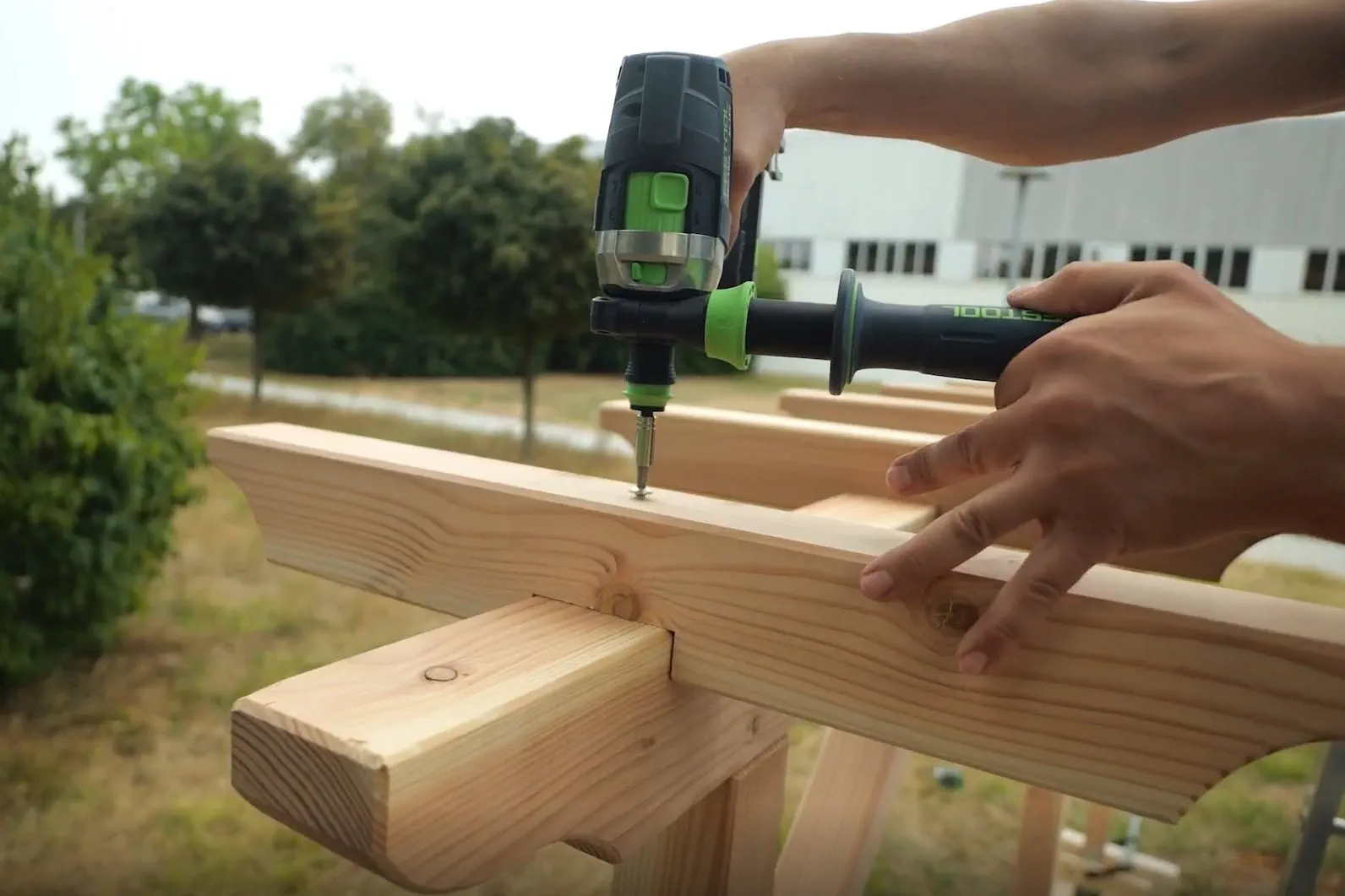

Für die Verbindung werden SIPO-Dübel verwendet, da die Konstruktion später im Außenbereich steht. Die Dübel dienen nur der Positionierung und übernehmen keine statische Funktion. Die erforderliche statische Tragfähigkeit der Verbindung wird durch die zusätzliche Verschraubung sichergestellt.

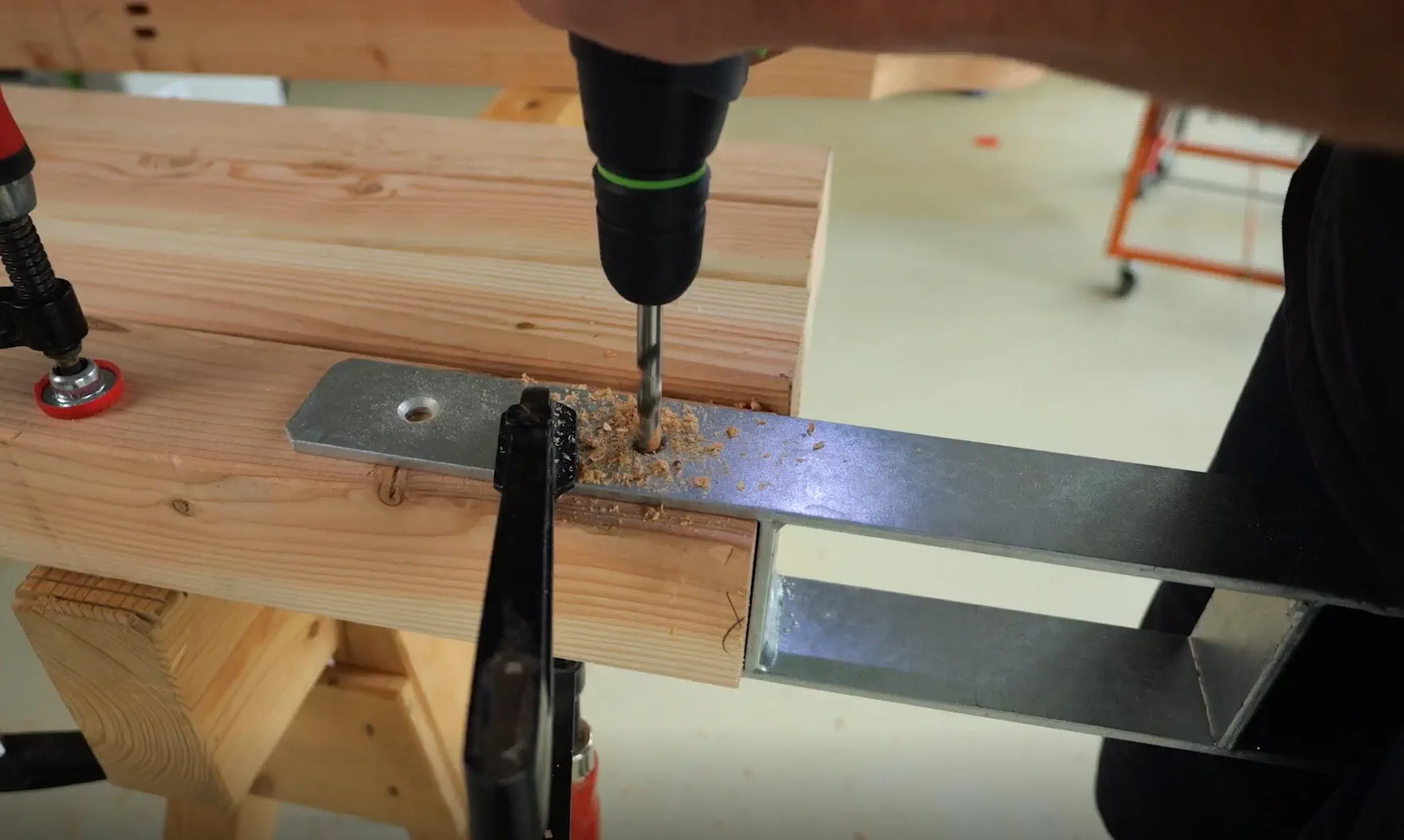

Nach vollständigen Abbund werden die drei H-Pfostenträger an den Pfostenenden montiert. Dafür werden Bohrungen (in diesem Beispiel 10 mm) von beiden Seiten hergestellt. Die erste Bohrung wird dabei nur bis zu einer Tiefe von maximal zwei Dritteln der erforderlichen Bohrtiefe ausgeführt. So wird sichergestellt, dass der Bolzen passgenau sitzt und die Bohrung sauber ausgeführt wird. Alternativ kann für die Bohrungen auch ein Bohrständer verwendet werden.

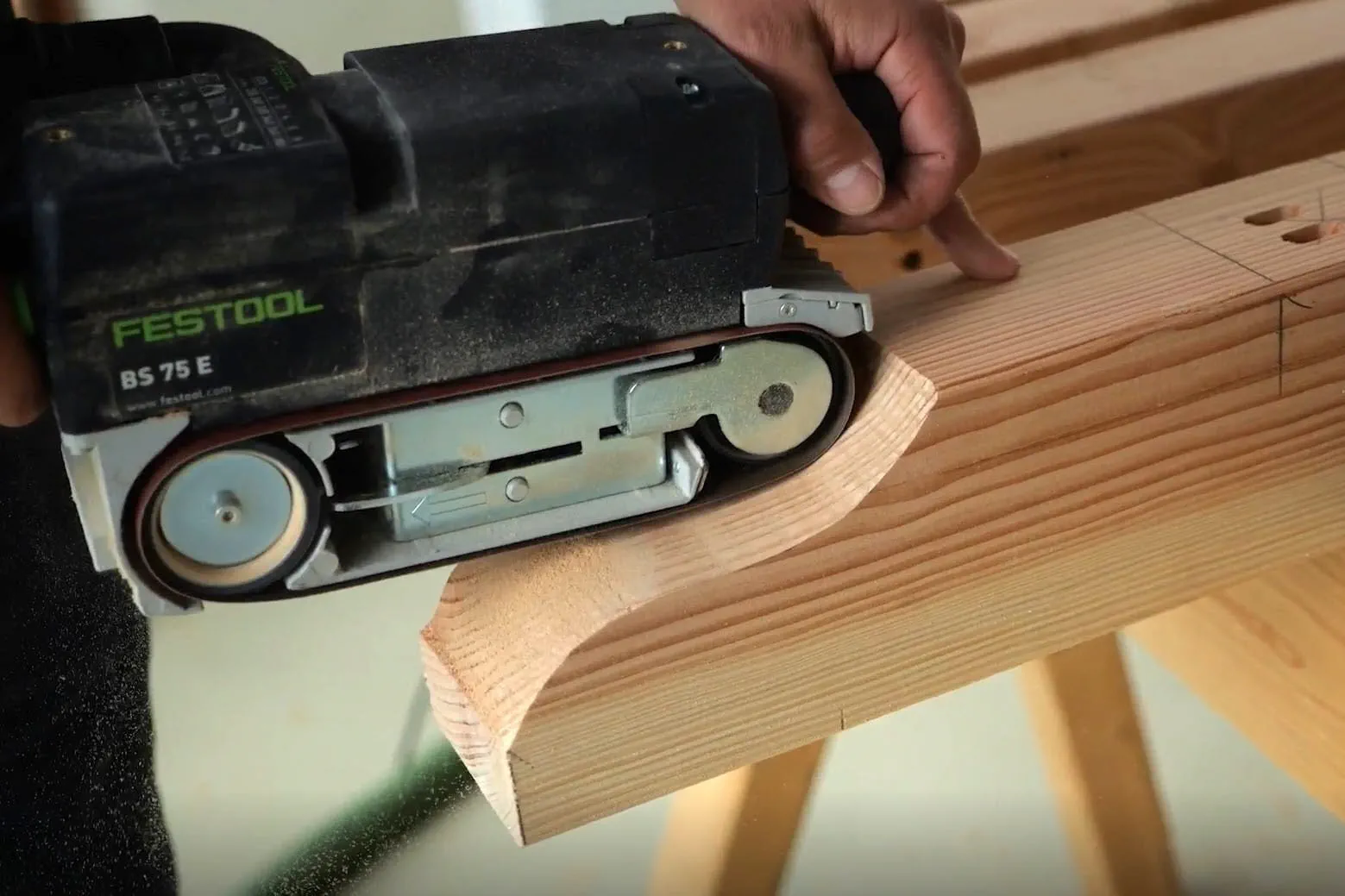

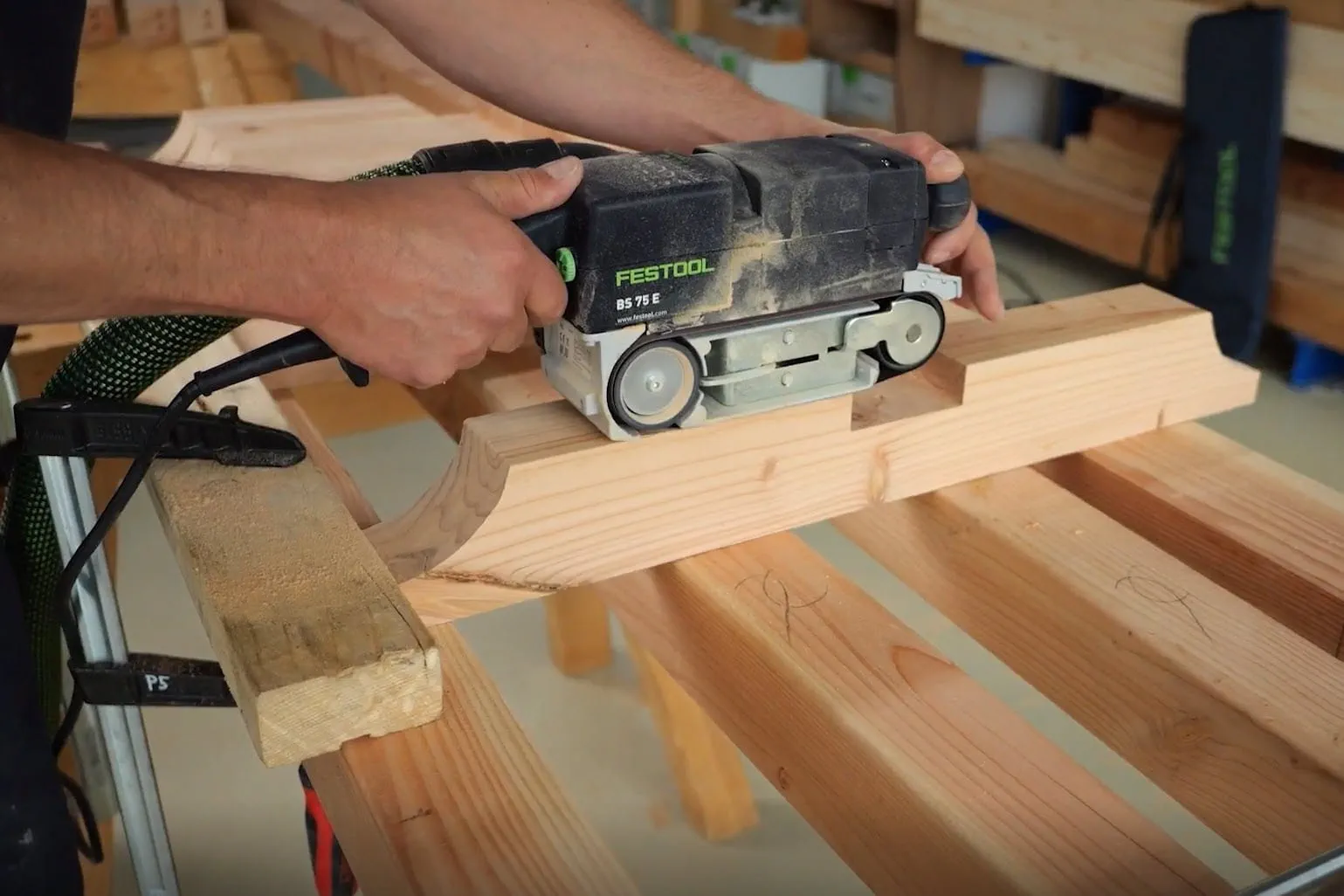

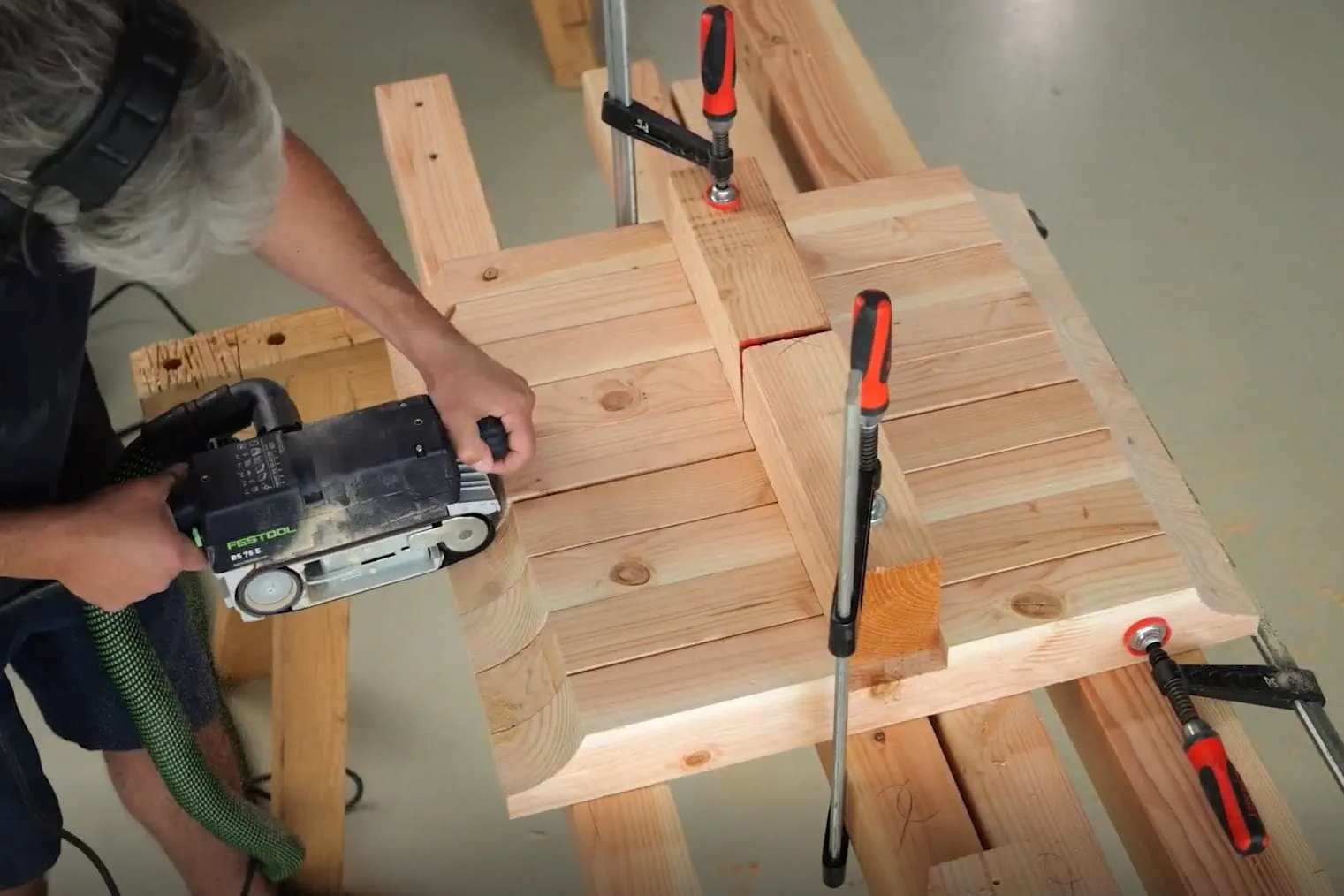

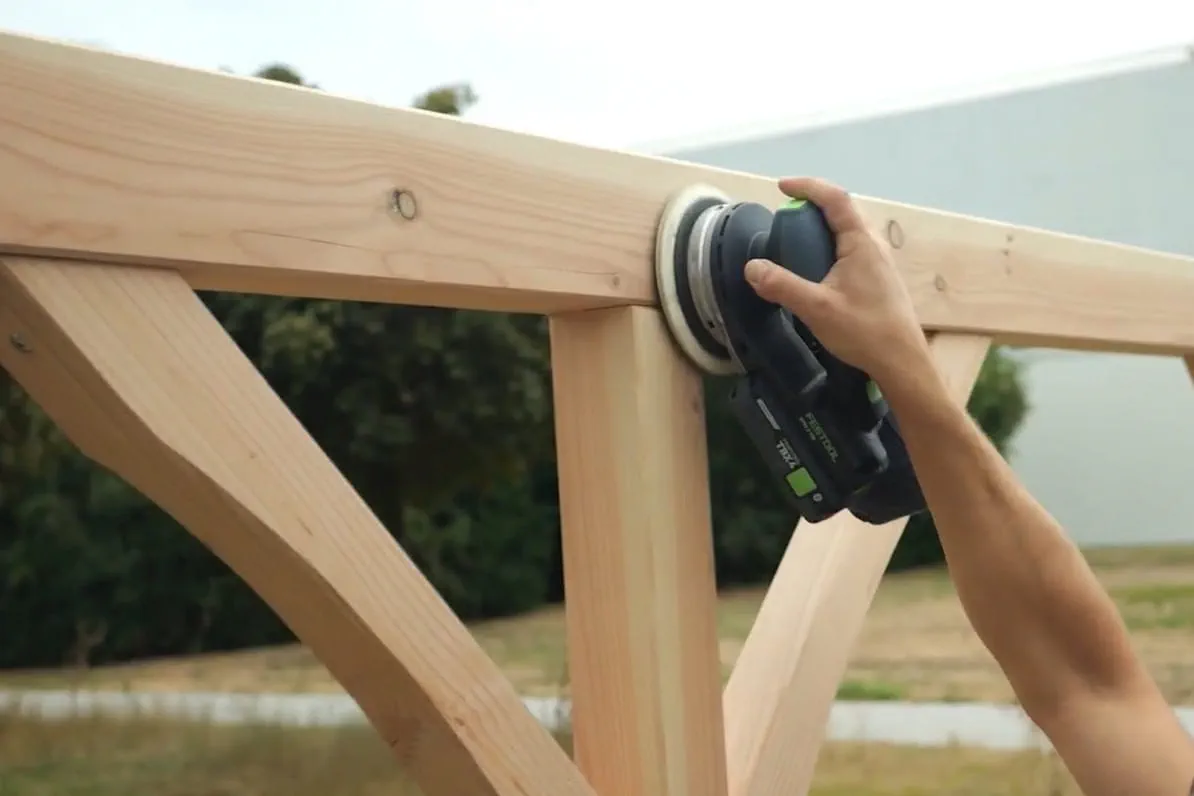

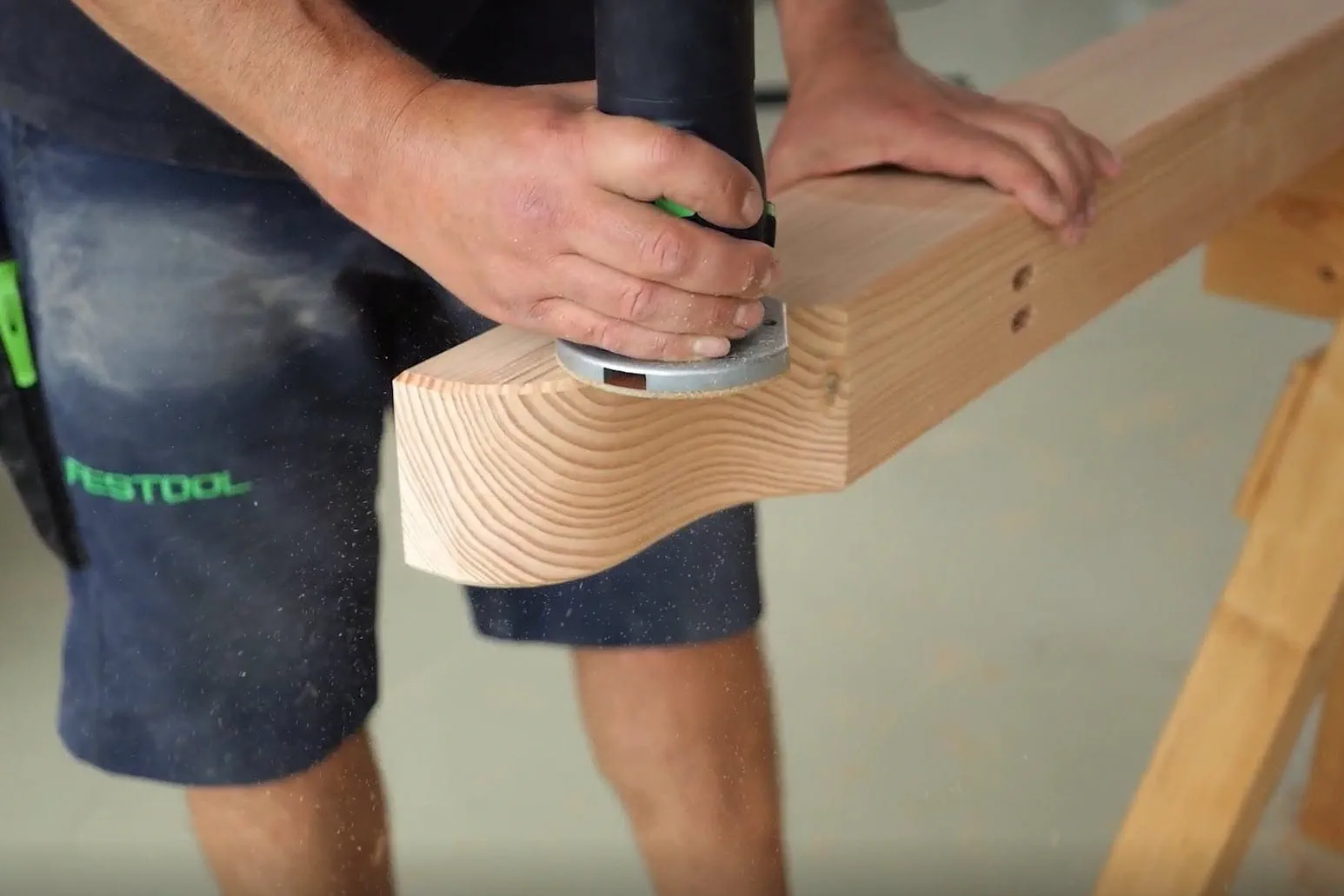

Mit dem Bandschleifer werden die Sparrenköpfe geschliffen. Es empfiehlt sich, zunächst mit einem gröberen Schleifpapier (z.B. Körnung 80) zu beginnen um die Oberfläche zu egalisieren. Anschließend wird mit Körnung 120 der Endschliff durchgeführt.

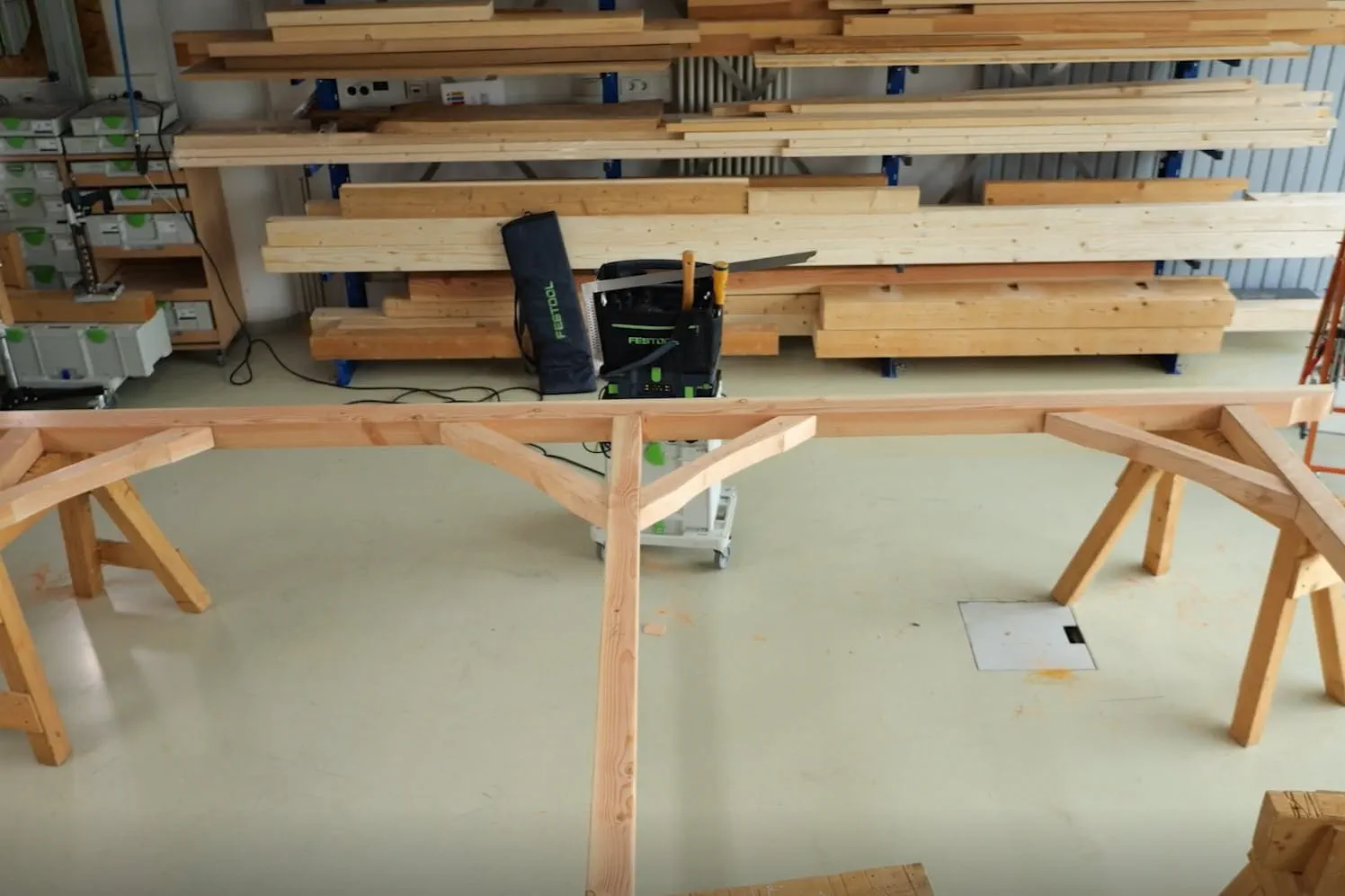

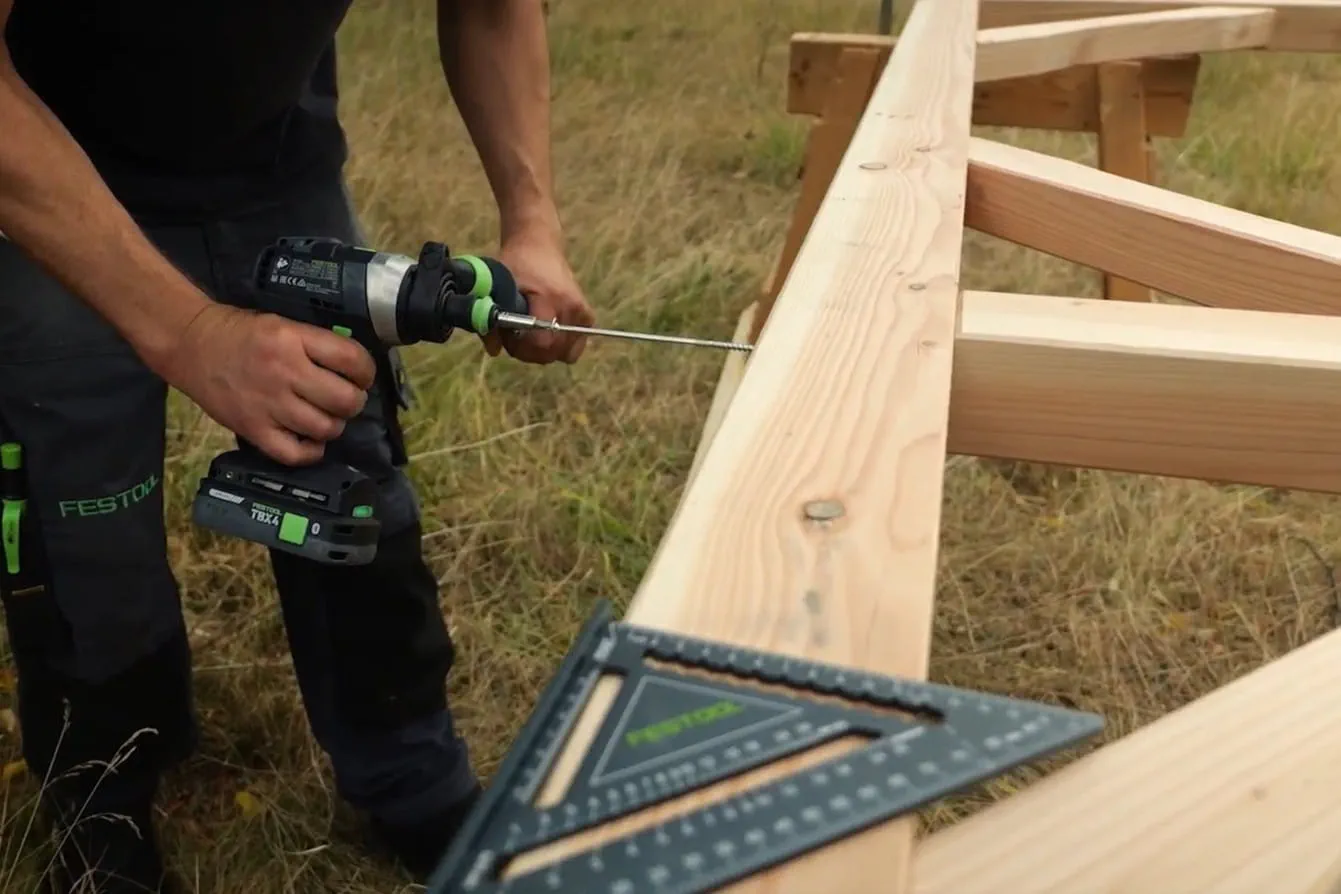

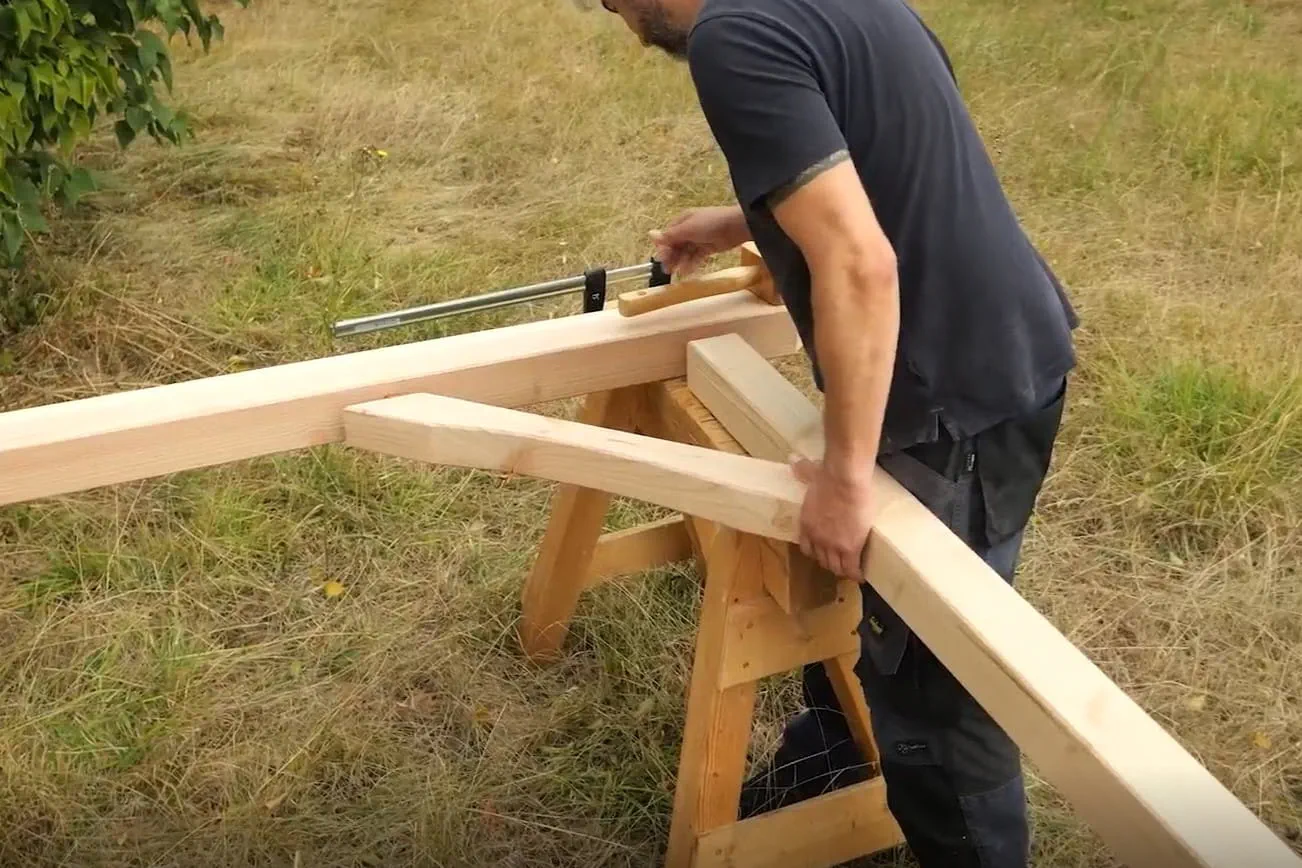

Am Aufbauort wird die Konstruktion zunächst liegend zusammengebaut. Die Bauteile werden dabei einfach zusammengesteckt. Die DOMINO-Dübel werden ohne Leim eingesetzt. Selbstverständlich können die Verbindungen bei Bedarf auch verleimt werden. In diesem Fall dienen die Dübel ausschließlich der Positionierung und in untergeordneter Funktion der Stabilisierung der Konstruktion.

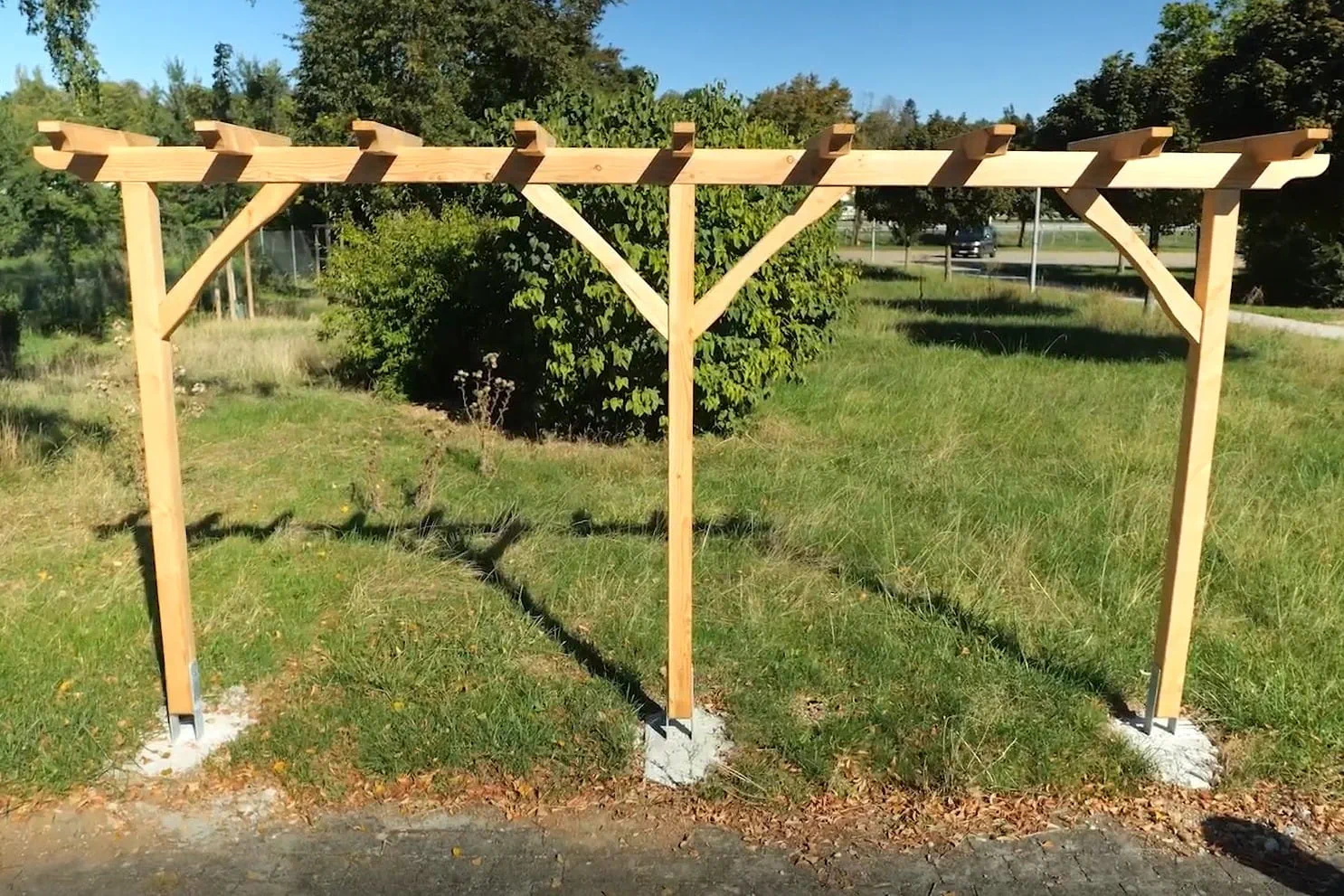

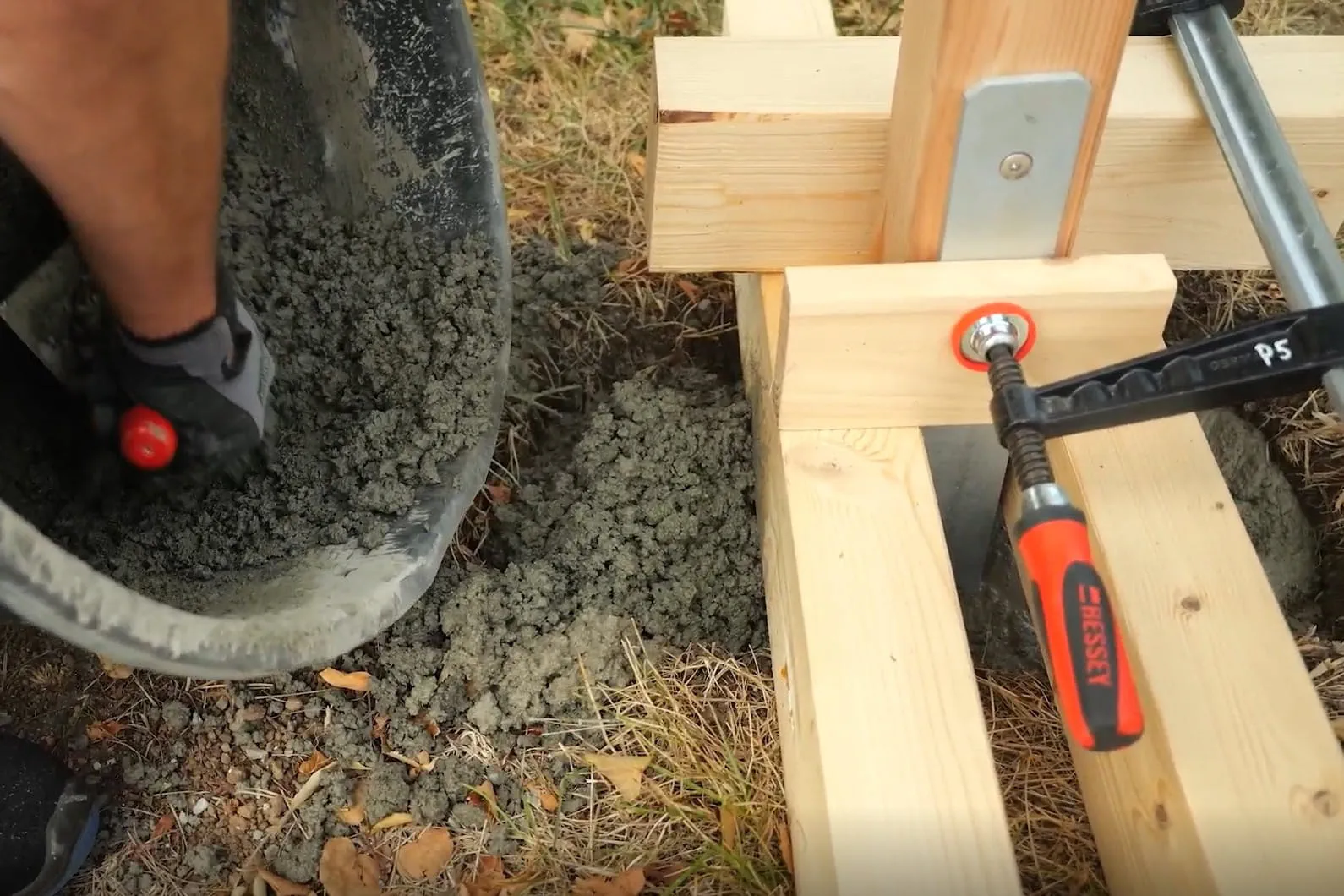

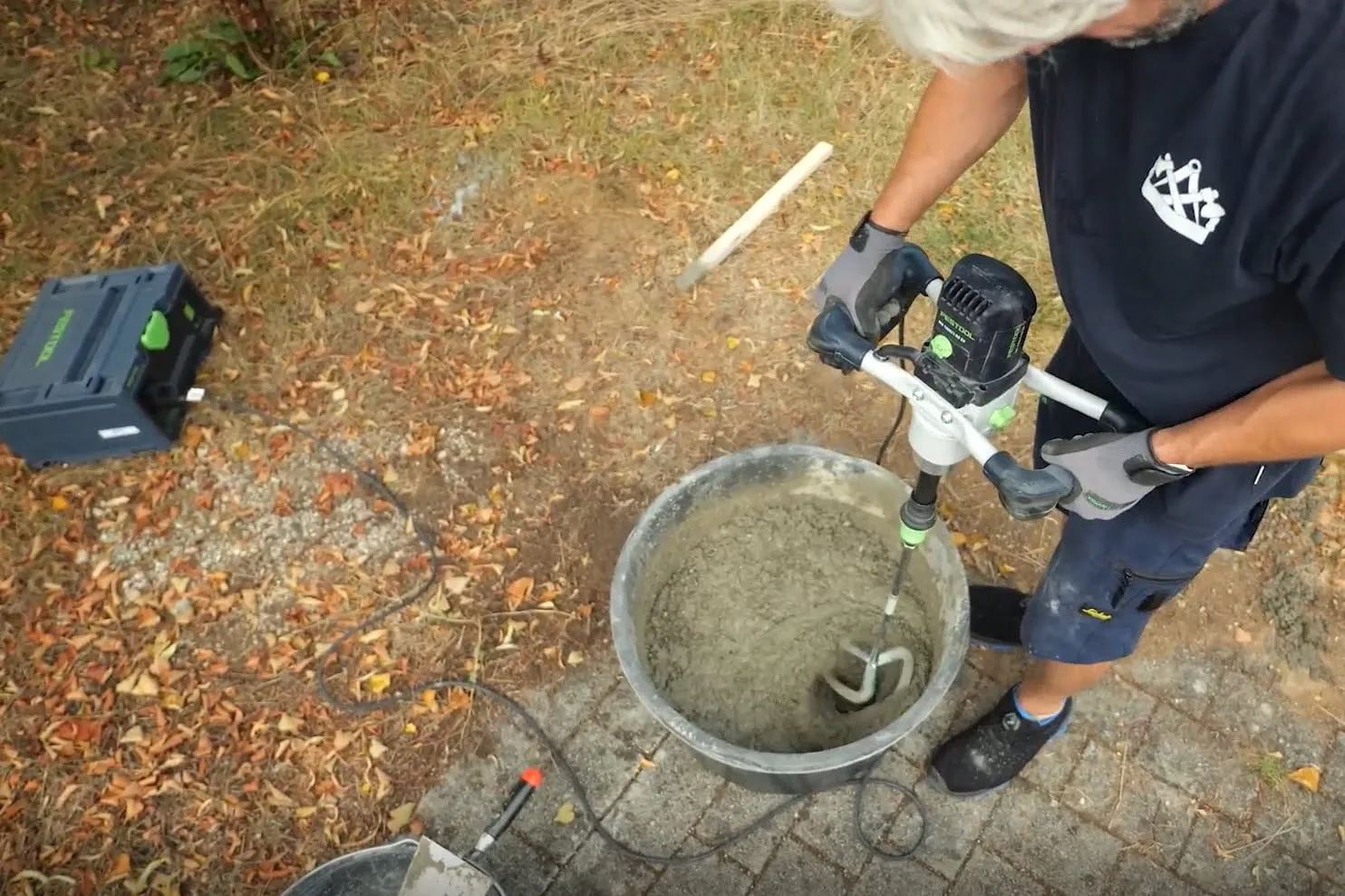

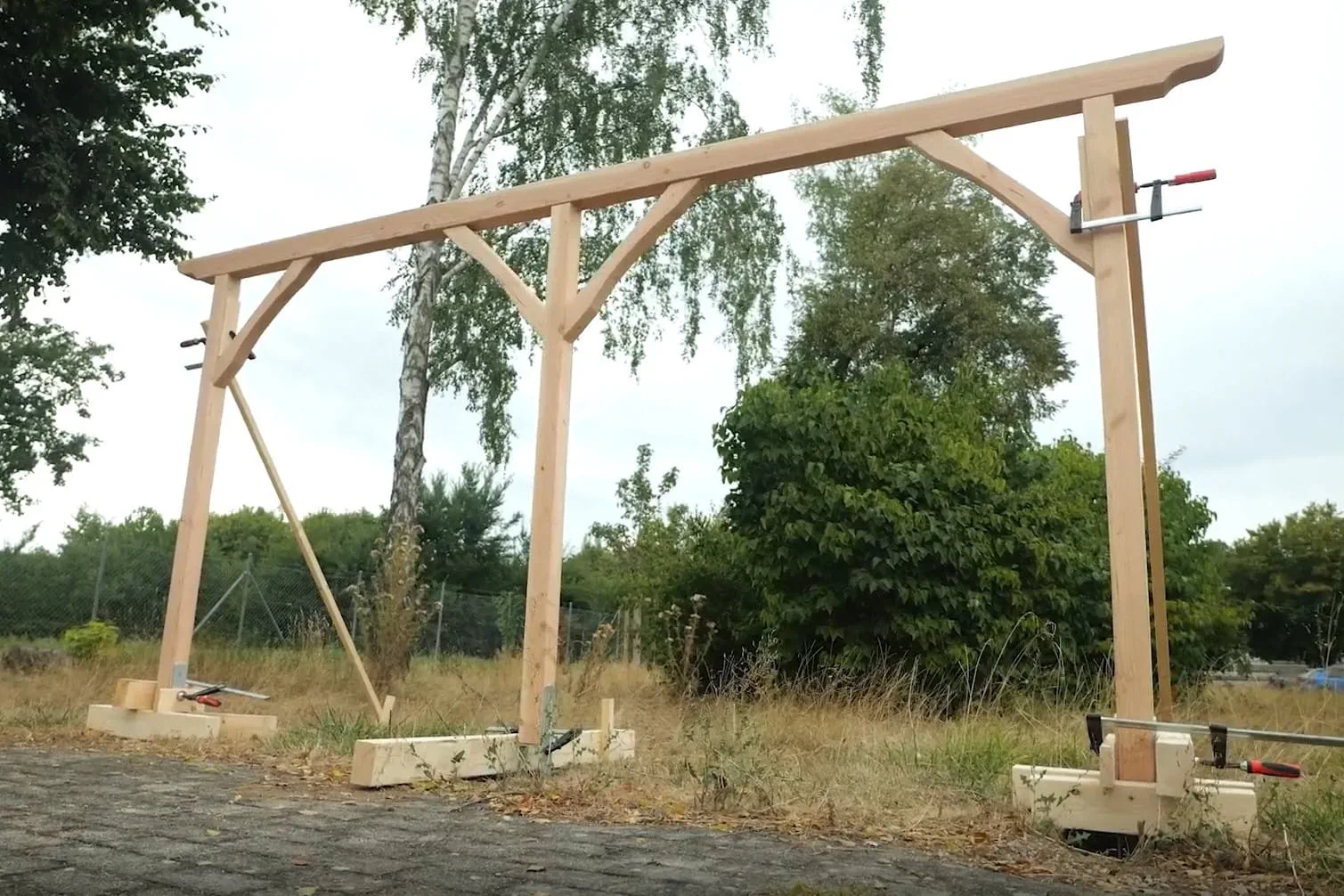

Die Konstruktion wird aufgerichtet und in der vorgesehenen Position mithilfe von Hölzern und Abstützungen fixiert. Dadurch kann die Konstruktion sicher ausgerichtet werden, bevor die Fundamente anschließend ausbetoniert werden.
