Freihand mit der Oberfräse Bilder in Holz fräsen

Linien, Bilder und Buchstaben fräsen mit der Oberfräse – ein leichtes Unterfangen mit dem passenden Werkzeug und einer präzisen Vorgehensweise. Anhand simpler Motive erklärt dieses Anwendungsbeispiel, wie Sie Buchstaben fräsen oder Bilder in Holz gravieren können und wie vielfältig die Verwendung der Fräse sein kann. So lassen sich mit wenigen Handgriffen stilvolle Dekoelemente erstellen oder Möbel verzieren, je nach gewähltem Fräswerkzeug und Frästiefe.
Bilder in Holz fräsen

    Beschreibung

    Oberfräsen können gut zur kreativ - künstlerischen Holzoberflächenbearbeitung eingesetzt werden. Dabei wird die Oberfräse freihand ohne irgendwelche Anschläge geführt. Auf der Holzoberfläche werden entweder nach eigenem Entwurf oder nach Vorlagen Linien und Bilder aufgezeichnet. Dann ist es hauptsächlich eine Frage des persönlichen Geschickes, den Linien nachzufahren, um die darauf gezeichneten Bilder im Holz zu fräsen – und dabei möglichst nicht zu verwackeln. Die Maschine muss dabei sehr feinfühlig aber auch sehr präzise geführt werden. Hölzer, die ausgeprägte Früh- und Spätholzringe aufweisen, bedingen eine besonders exakte Führung des Geräts, da das Fräswerkzeug versucht, den harten Spätholzringen zu folgen. Zur besseren Darstellung wurde das verwendete Holz vor dem Fräsen dunkel gebeizt.

    Zunächst einige Beispiele:

    • Gravieren: Pflanzenmotiv mit Schriftenfräser gefräst. Anwendbar für Verzierungen oder auch für Holzdruck.
    • Darstellung von Symbolen als dekoratives Element
    • Orientierungs-Symbol z. B. auf einer Toilettentür in einer Bar
    • Verzierungen mit Tiermotiv anwendbar z. B. bei Möbeln für Kinder
    • Schilder mit Buchstaben fräsen

    Maschinen/Zubehör

    In diesem Anwendungsbeispiel werden folgende Maschinen und folgendes Zubehör empfohlen:

    Alternative Maschinen

    Um Holzbilder zu fräsen, können Sie zusätzlich zu den bereits aufgeführten Schriftenfräsern folgende Fräswerkzeuge verwenden:
    • V-Nutfräser
    • Hohlkehlfräser
    • Nutfräser mit kleinem Durchmesser

    Vorbereiten/Einstellen

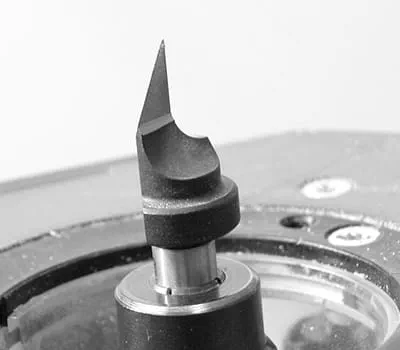

    • Bauen Sie das benötige Fräswerkzeug in die Spannzange der Oberfräse. In unserem Beispiel wird ein Schriftenfräser verwendet, um Bilder oder Schrift in Holz zu fräsen. Diese sind in HW oder HS erhältlich.

      +
      Fräswerkzeug in die Spannzange der Oberfräse bauen
    • Konturlinien mittels Kohlepapier auf das Werkstück pausen, um anschließend Bilder ins Holz zu fräsen.

      +
      Konturlinien abpausen

    Vorgehensweise

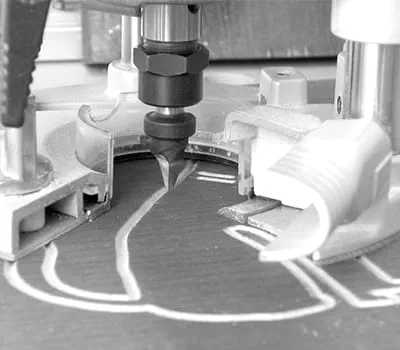

    • Mit dem Schriftenfräser den Konturlinien nachfahren und in 1-2 Arbeitsgängen die Konturen fräsen. Die Frästiefe beim ersten Arbeitsgang relativ gering einstellen, genaue Werte können hier nicht angegeben werden, das hängt von der verwendeten Holzart ab. Sie sollten vorab einige Probefräsungen mit dem gleichen Holz durchführen und experimentell herausfinden, welche Frästiefe problemlos möglich ist.

      +
      Konturlinien nachfahren

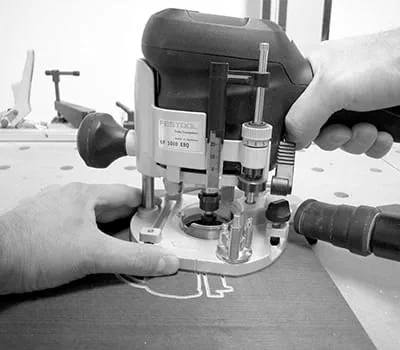

    • Führen Sie die Oberfräse mit beiden Händen. Eine Hand ist am Pistolengriff, die andere liegt mit dem Handballen auf dem Werkstück auf und führt die Oberfräse am Frästisch. Damit ist eine relativ exakte Führung möglich, ohne, dass es zu größeren Verwacklungen kommt.

      +
      Führung der Oberfräse

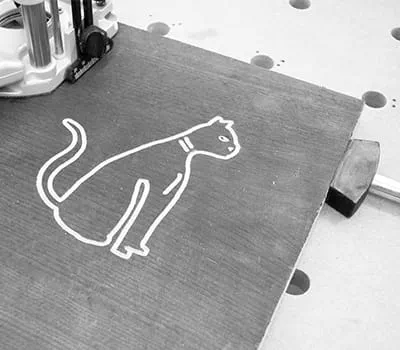

    • So kann eine fertige Kontur aussehen.

      +
      fertige Kontur

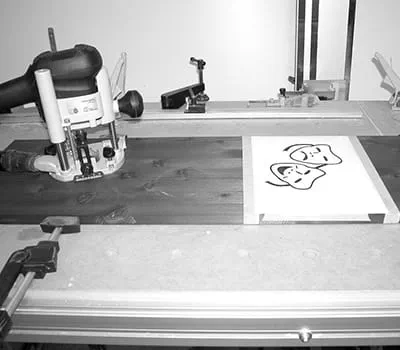

    • Eine andere Möglichkeit zum Fräsen nach Vorlagen besteht darin, dass eine Kopie der Vorlage auf das Werkstück geklebt wird, um Bilder gewissermaßen abzupausen.

      +
      Vorlage auf das Werkstück kleben

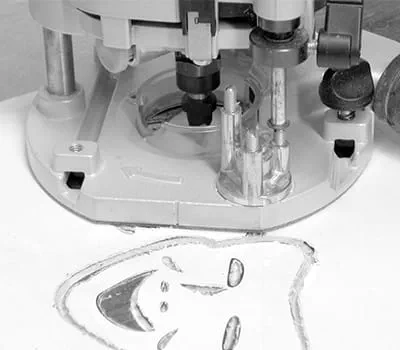

    • In diesem Beispiel zuerst alle inneren Linien bzw. Elemente und erst zum Schluss die Umrisslinie des Gesichts fräsen. Sonst verrutscht die Vorlage.

      +
      Linien fräsen

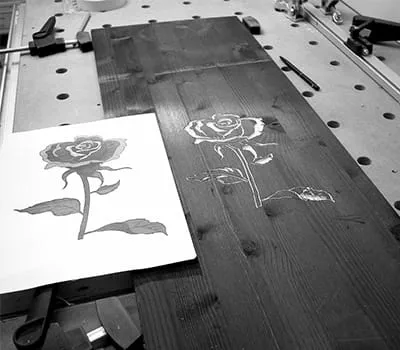

    • Um eine Blüte nach Vorlage zu kopieren, muss sehr umsichtig gearbeitet werden. Es geht hier nicht nur darum eine Kontur nachzufahren, vielmehr soll hier auch eine plastische dreidimensionale Wirkung erzeugt werden.

      +
      Blüte fräsen

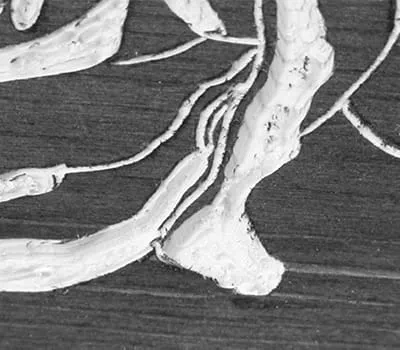

    • Im Detailfoto ist erkennbar, dass während des Fräsens der Blüte die Frästiefe geändert wurde.

      +
      Frästiefe anpassen

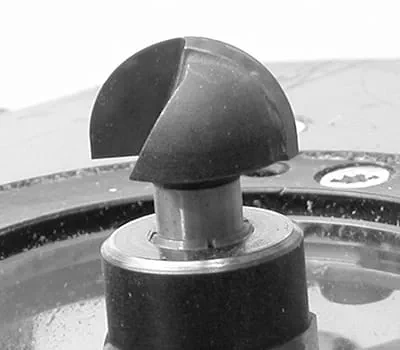

    • Mit einem Hohlkehlfräser können Oberflächen erzielt werden, wie sie bei der Bearbeitung mit Hohlkehl-Schnitzeisen entstehen.

      +
      Hohlkehlfräser

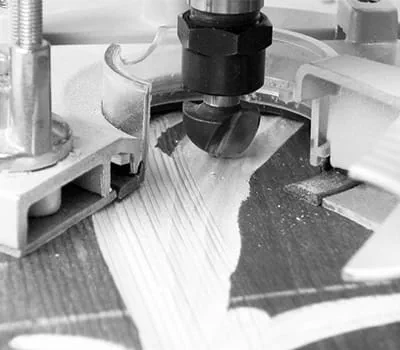

    • Heben und senken Sie das Motorteil der Oberfräse während des Fräsens. Dabei kann auch im vollen Material die Vorschubrichtung geändert werden. Wenn an vorhandenen Kanten entlang gefräst wird, dann immer darauf achten, dass im Gegenlauf gearbeitet wird.

      +
      Heben und senken des Motorteils
    • Experiment: Eine Fläche wurde mit dem Hohlkehlfräser „geschnitzt“, anschließend gebeizt und dann stellenweise noch mal „geschnitzt“. Der dreidimensionale Effekt der Bilder wird deutlich.

      +
      dreidimensionale Effekt
    • Hier ein Ausschnitt aus einem Relief für ein Kinderzimmermotiv.
      Hier wurde mit einem Schriftenfräser graviert und mit einem kleinen Hohlkehlfräser geschnitzt, um die Bilder freizustellen.

      +
      Kinderzimmermotiv
    • Ein weiterer plastischer Effekt ist erzielbar, wenn das Holz um eine Kontur herum abgefräst wird.

      +
      um eine Kontur herum abfräsen

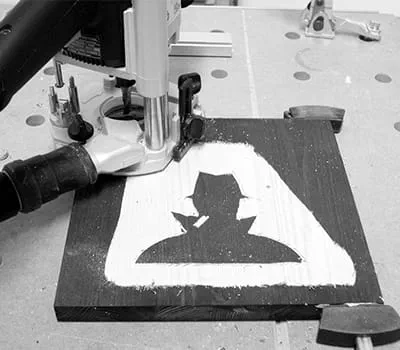

    • Um Bilder im Holz freigestellt zu fräsen, wurde in diesem Beispiel ein Spiralnutfräser verwendet.

      +
      Spiralnutfräser
