Ein Loch in Gipskarton schneiden

Ein Loch in Rigips schneiden
Trockenbauwände sind in der Zwischenzeit zum Standard geworden. Aber wie geht man vor, wenn man in eine fertig installierte Trockenbauwand aus Gipskarton ein Loch schneiden möchte? Wenn auch noch eine Leuchte mit geringer Überdeckung installiert werden soll, muss der Ausschnitt exakt und sauber ausgeführt werden. Wie einfach diese Arbeit sein kann, wird in diesem Anwendungsbeispiel erklärt.

    Beschreibung

    Beim Anbringen moderner Einbauleuchten an Gipskarton- oder andere Trockenbauwände sind häufig exakte Ausschnitte erforderlich. Um ein präzises Loch zu schneiden, empfiehlt sich die Verwendung des Oszilierers VECTURO von Festool, da durch seine spezielle Sägebewegung saubere Tauchschnitte in fast jedes Material möglich sind. Um einen präzisen und winkelgerechten Ausschnitt zu erhalten, verwendet man die Ansetzhilfe OSC-AH. Diese gibt dem Sägeblatt eine sichere Führung und ermöglicht es, direkt auf dem Anriss einzutauchen und ein exaktes Loch in den Gipskarton zu schneiden.
    Präzises Loch schneiden

    Maschinen/Zubehör

    In diesem Anwendungsbeispiel werden folgende Maschinen und Zubehör empfohlen:

    Alternative Maschinen

    Alternativ werden folgende Maschinen und folgendes Zubehör empfohlen:

    Vorbereiten/Einstellen

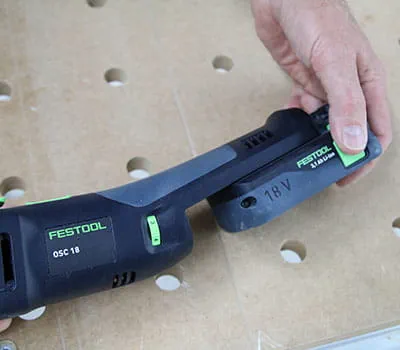

    • Vor allen Einstellungen an der Maschine muss der Akkupack entfernt werden um ein versehentliches Einschalten zu vermeiden.

      +
      Akku entfernen

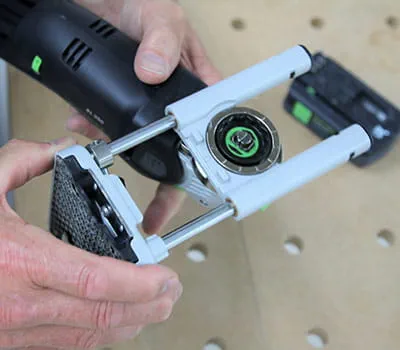

    • Zuerst wird die Ansetzhilfe an der Maschine montiert und in die gewünschte Position gebracht. Zusätzlich wird das Absaugmobil an der Ansetzhilfe angeschlossen, da Gipskarton beim Bearbeiten viel Staub verursacht.

      +
      Ansetzhilfe montieren

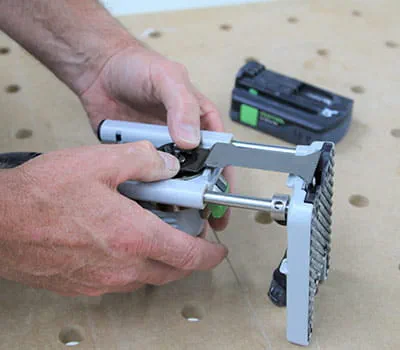

    • Anschließend wird das passende Sägeblatt montiert. In diesem Anwendungsbeispiel ist es ein Universalsägeblatt, das durch die spezielle Form besonders für Tauchschnitte geeignet ist. Diese Fähigkeit ist wichtig, wenn man ein Loch in eine Gipskartonwand schneiden möchte.

      +
      Sägeblatt montieren

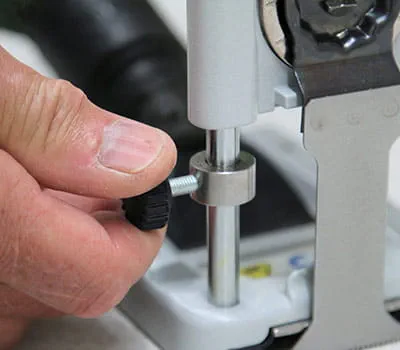

    • TIPP: Wenn erforderlich kann an der Ansetzhilfe auch noch die Eintauchtiefe mit der Stellschraube voreingestellt werden.

      +
      Eintauchtiefe voreinstellen

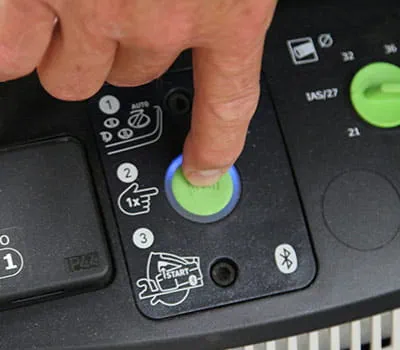

    • Durch die Verwendung des oben aufgeführten Bluetooth-Akkupacks wird das Absaugmobil automatisch ein- und wieder ausgeschaltet. Hierfür muss der Akkupack noch mit dem Sauger gekoppelt werden.

      +
      Akkupack mit Sauger koppeln

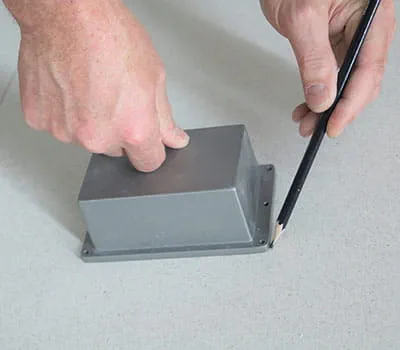

    • Je nach verwendeter Leuchte wird die Loch-Größe vor dem Schneiden an der Gipskarton- bzw. Trockenbauwand angezeichnet. In diersem Fall dient das Gehäuse als Schablone.

      +
      Lochgröße anzeichnen

    Vorgehensweise

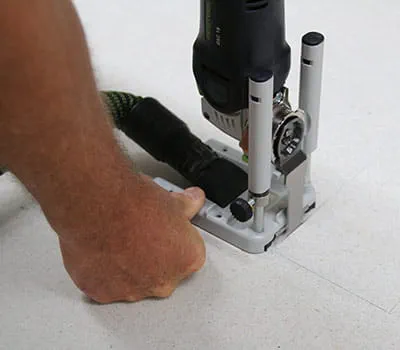

    • Der VECTURO wird mit der Ansetzhilfe entsprechend des Anrisses ausgerichtet. Anschließend wird langsam in den Gipskarton eingetaucht. Je nach Größe des Ausschnittes ist möglicherweise ein mehrmaliges Eintauchen erforderlich.

      +
      VECTURO ausrichten

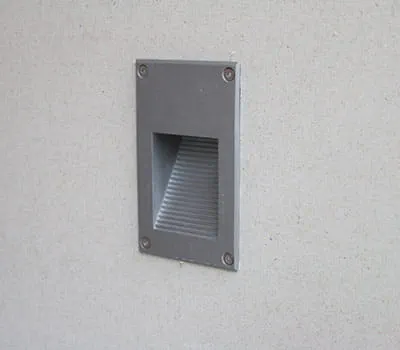

    • So lässt sich problemlos ein präzises Loch in die Gipskarton- bzw. Trockenbauwand schneiden. Das Ergebnis ist eine exakt eingepasste Leuchte.

      +
      Leuchte exakt einpassen
