Nuten/Ausklinken mit der KAPEX

Nuten/Ausklinken mit der KAPEX KS 120

    Beschreibung

    Bei Innenausbauarbeiten kommt es häufig vor, dass Rahmenschenkel, Dachlatten, Sockelleisten o.ä. ausgeklinkt bzw. eingenutet werden müssen, um z. B. elektrische Leitungen oder Heizungsrohre zu verdecken. In diesem Anwendungsbeispiel wird das Ausklinken bzw. Einnuten an einem Rahmenschenkel mit der Kappsäge KAPEX KS 120 beschrieben.

    Vorbereiten/Einstellen

    • Erste Schritte

      Vor dem Ausklingen des Kantholzes bzw. der Leisten sind folgende Schritte notwendig:

      • KAPEX mit einem Absaugschlauch D 36 an ein Absaugmobil der CTM Reihe anschließen
      • Drehzahlregelung der KAPEX auf Stufe 6 stellen

      +
      Drehzahlregelung einstellen

    Vorgehensweise

    • Markieren der Nutposition

      +

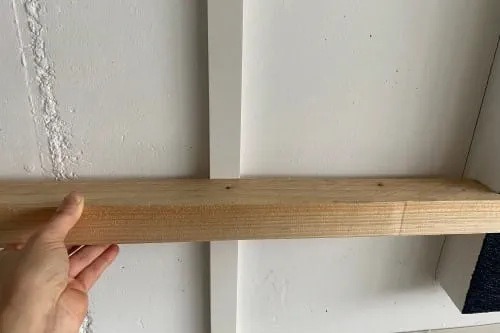

      Markieren der Nutposition

    • Messen der Nuttiefe

      +
      Messen der Nuttiefe

    • Markieren des auszuklinkenden Bereiches

      +
      Markieren des auszuklinkenden Bereiches

    • Werkstück auf Tisch der KAPEX auflegen

      Hinweis: Um den vollen Bereich des Rahmenschenkels ausklinken zu können, muss dieser mit einem Holzstück (z.B. mit einem Rahmenschenkel 6x6 cm) hinterlegt werden.

      +
      Werkstück auf Tisch der KAPEX auflegen

    • Einstellen der Kapptiefenbegrenzung 1/4

      Mit der stufenlos einstellbaren Kapptiefenbegrenzung lässt sich der vertikale Schwenkbereich des Sägeaggregates einstellen. Dadurch wird das Nuten oder Abplatten von Werkstücken ermöglicht.
      - Maschine in Arbeitsstellung bringen
      - Hebel der Kapptiefenbegrenzung bis zum einrasten nach unten schwenken

      +
      Einstellen der Kapptiefenbegrenzung

    • Einstellen der Kapptiefenbegrenzung 2/4

      • Durch Drehen des Hebels wird die gewünschte Nuttiefe eingestellt.

      +
      Einstellen der Kapptiefenbegrenzung

    • Einstellen der Kapptiefenbegrenzung 3/4

      +
      Einstellen der Kapptiefenbegrenzung

    • Einstellen der Kapptiefenbegrenzung 4/4

      Hinweis: Testschnitt an einem Abfallstück durchführen, um gegebenenfalls durch Verdrehen der Kapptiefeneinstellung die gewünschte Nuttiefe anzupassen.

      +
      Einstellen der Kapptiefenbegrenzung:

    • Öffnen der Klemmung für die Zugeinrichtung

      +
      Öffnen der Klemmung für die Zugeinrichtung

    • Laser einschalten

      Laser an der KAPEX KS 120 einschalten und das Werkstück an der Markierung anlegen.

      +
      Laser einschalten

    • KAPEX einschalten und Schnitt durchführen 1/2

      Verschiebung des Werkstücks um eine Schnittbreite und weiteren Schnitt durchführen.

      +
      KAPEX einschalten und Schnitt durchführen

    • KAPEX einschalten und Schnitt durchführen 2/2

      Dieser Vorgang wird so oft wiederholt, bis der markierte Bereich komplett ausgeklinkt ist

      +
      KAPEX einschalten und Schnitt durchführen

    • Nach Abschluss der Arbeiten kann der ausgeklinkte Rahmenschenkel angebracht werden

      +
      Nach Abschluss der Arbeiten kann der ausgeklinkte Rahmenschenkel angebracht werden
