Zwischensparrendämmung schneiden mit der Dämmstoffsäge ISC 240

Detaillösungen bei Rohrdurchbrüchen

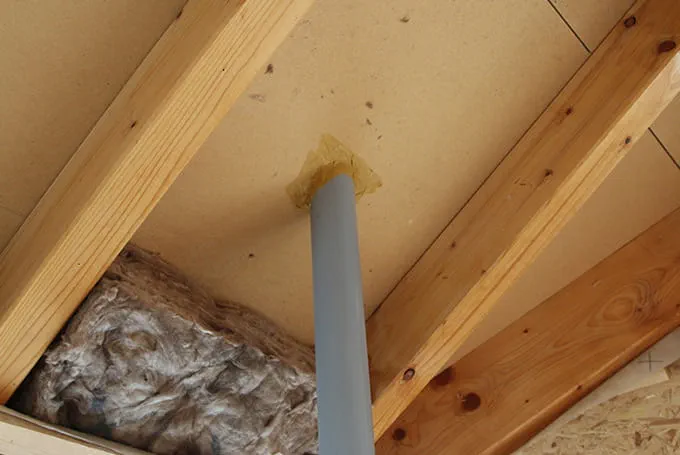

Sparren-mit-Zangen
Rohrdurchbruch im Sparrenfeld
Im folgenden Anwendungsbeispiel wird auf Details beim Schneiden von Zwischensparrendämmung eingegangen. Dabei wird hier vor allem das Schneiden im Bereich von Rohrdurchbrüchen beschrieben. Es soll gezeigt werden wie solche Details leicht und schnell mit einer Festool Dämmstoffsäge ausgearbeitet werden können.

    Beschreibung

    Beim Einbau von Zwischensparrendämmung muss darauf geachtet werden, dass der Dämmstoff alle Hohlräume ausfüllt. Der passende Zuschnitt ist daher sehr wichtig. Lückenhaft eingebauter Dämmstoff führt zu Bauschäden durch Kondenswasserbildung und Schimmelbefall. Bei Rohrdurchbrüchen oder anderen Bauteilen im Gefach muss die Zwischensparrendämmung entsprechend angepasst werden. Mit der ISC lassen sich auch solche Details schnell und einfach in die Zwischensparrendämmung schneiden.

    Maschinen/Zubehör

    Vorbereiten/Einstellen

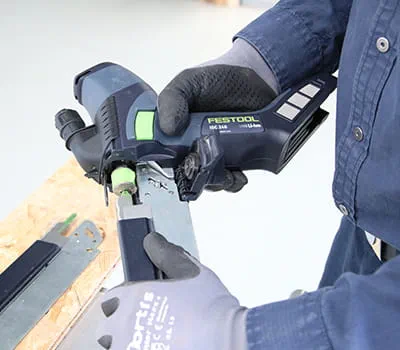

    • Schneidgarnitur wechseln

      Für die schrägen Schnitte ist es eventuell notwendig, die längere Schneidgarnitur zu verwenden. Falls notwendig laut Anweisungen in der Bedienungsanleitung die Garnitur wechseln.

      +
      Schneidgarnitur wechseln

    Vorgehensweise

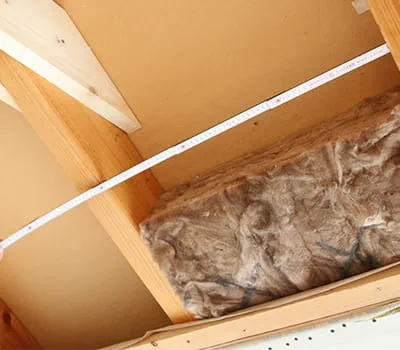

    • Messen der Breite des Gefaches

      Breite des Gefaches messen und Zuschlag hinzurechnen für eine bessere Klemmung (hier 1 cm).

      +
      Messen der Breite des Gefaches

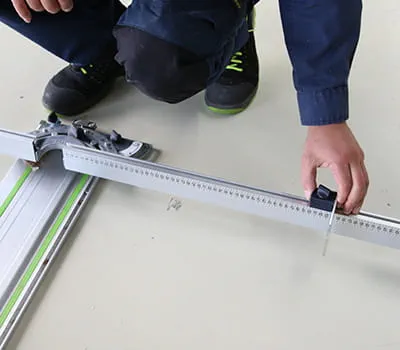

    • Breite am Winkelanschlag einstellen

      An der Skale kann das gewünschte Maß abgelesen und entsprechend fixiert werden.

      +
      Breite am Winkelanschlag einstellen

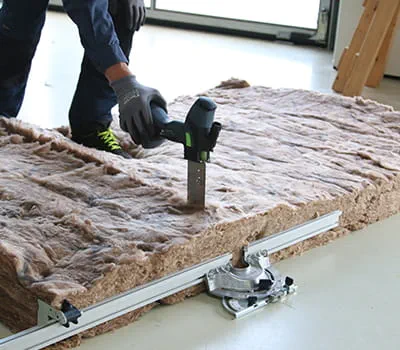

    • Dämmstoff zuschneiden

      Zwischensparrendämmung an den Anschlagsreiter anlegen und mit der ISC unter der Verwendung des Führungsschienenschlittens den Dämmstoff schneiden.

      +
      Dämmstoff zuschneiden

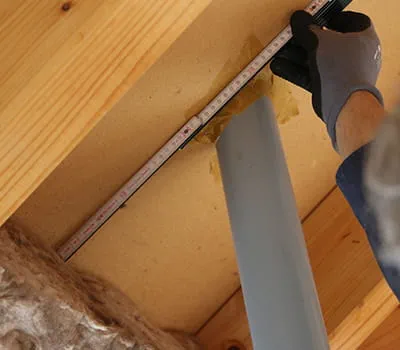

    • Restmaß zur Rohrmitte messen

      +
      Restmaß zur Rohrmitte messen.

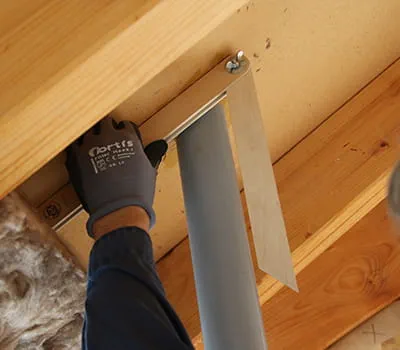

    • Schmiege abnehmen

      +
      Schmiege abnehmen.

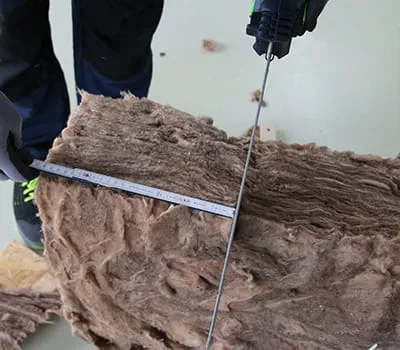

    • Maß anlegen und Zwischensparrendämmung schneiden

      Hier wird direkt in die Zwischensparrendämmung eingeschnitten um das Maß (bis zur Rohrmitte) zu übertragen. Wahlweise kann auch statt dem Schneiden ein Stift (Edding) verwendet werden, um die Markierungen zu machen.

      +
      Maß anlegen und Zwischensparrendämmung schneiden

    • Anlegen für den Schrägschnitt

      Schmiege an den vorher getätigten Einschnitt bzw. Markierung anlegen und ebenfalls einschneiden.

      +
      Anlegen für den Schrägschnitt

    • Schrägschnitt durchführen

      Ein Brett kann nun als Führung verwendet werden, um in die Zwischensparrendämmung zu schneiden.

      +
      Schrägschnitt durchführen

    • Schrägschnitt durchführen

      Auch ohne Führungsgestell kann ein exakter Schrägschnitt erzeugt werden.

      +
      Schrägschnitt durchführen

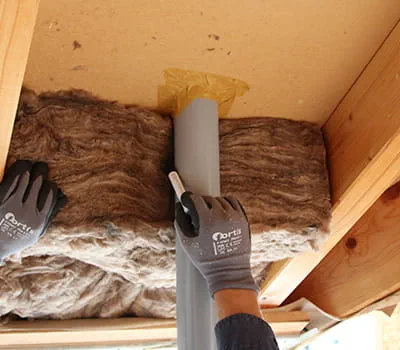

    • Rohrposition anzeichen

      Den Dämmstoff einsetzen und Rohrposition mit einem Stift markieren.

      +
      Rohrposition anzeichen

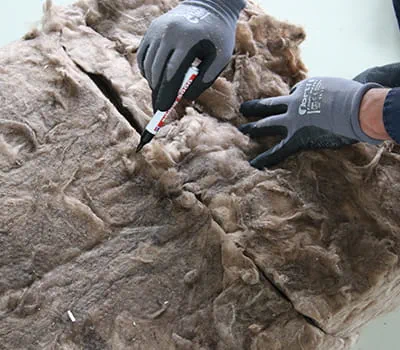

    • Markierungen an beiden Dämmstoffhälften übertragen

      Beide Stücke aneinanderlegen und Markierungen übertragen.

      +
      Markierungen an beiden Dämmstoffhälften übertragen

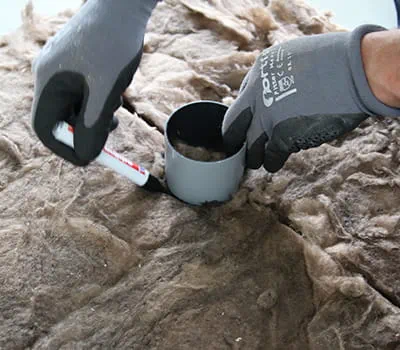

    • Kreis anzeichenen

      +
      Kreis anzeichenen

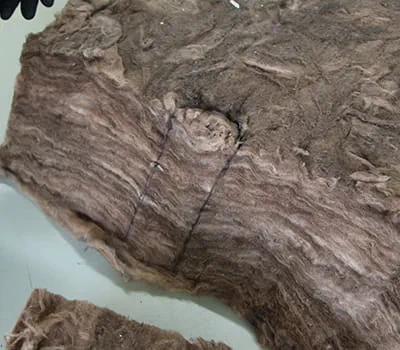

    • Fertige Markierung

      Fertig markierter Dämmsfoff

      +
      Fertige Markierung

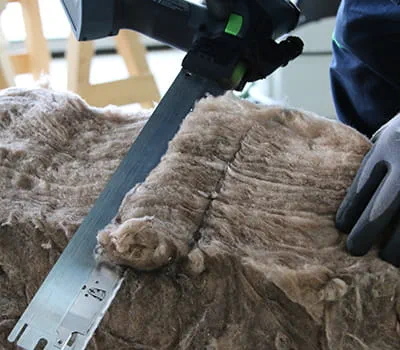

    • Zwischensparrendämmung schneiden

      Freihändig an entsprechender Stelle den Dämmstoff ausschneiden und am Gegenstück wiederholen.

      +
      Zwischensparrendämmung schneiden

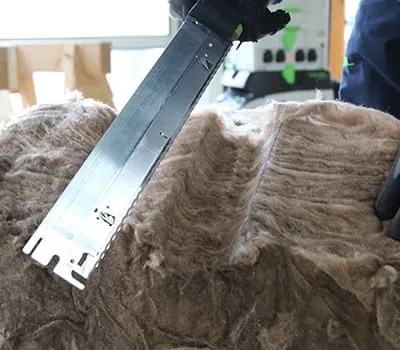

    • Ausgeschnittener Dämmstoff

      +
      Ausgeschnittener Dämmstoff

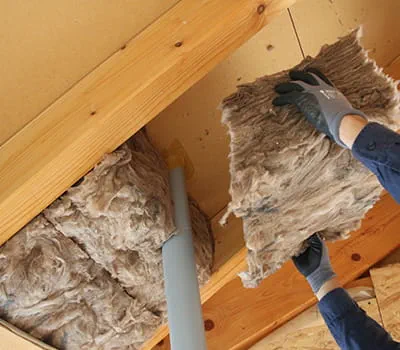

    • Dämmstof einsetzen

      +
      Dämmstof einsetzen

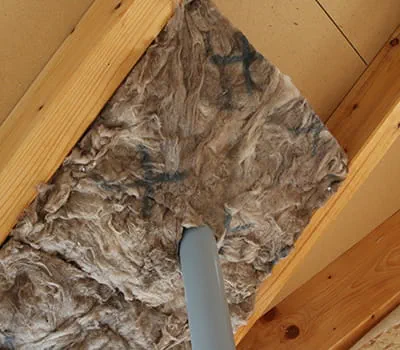

    • Endergebnis

      Nach dem Schneiden der Zwischensparrendämmung sieht der Rohrdurchgang idealerweise so aus.

      +
      Endergebnis
